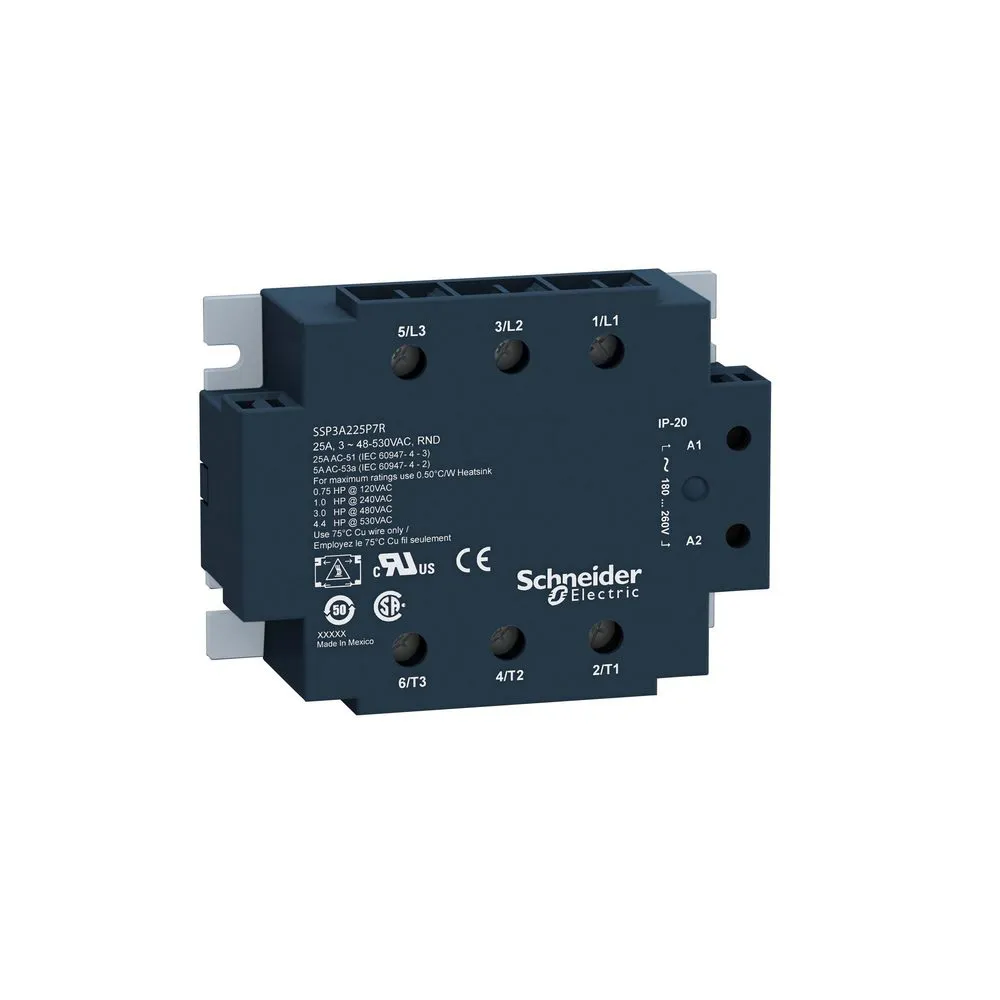

ТВЕРДОТЕЛЬНОЕ РЕЛЕ, 3 ФАЗЫ, 25А - SSP3A225BD
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
- Вес нетто
- 0.24 кг
- Маркировка
- CE
- Степень защиты ip
- IP20
- Комплектация изделия
- изделие в сборе
- Тепловая устойчивость
- 0.24 °C/W
- Дисбаланс вместимости
- 8 пФ для вход/выход
- Число фаз
- 3 фазы
- Maximum leakage current
- 3 мА состояние "выключено"
- Maximum voltage drop
- Тип продукта
- полупроводниковое реле
- Краткое название устройства
- SSP
- Температура окружающей среды при хранении
- -40-125 °C
- Локальная индикация
- светодиод, зеленый для вход
- Сертификаты
- CSA RoHS UL REACH
- Соединения – клеммы
- винтовые зажимы: 1 x 0,2...1 x 2,5 мм², (AWG 24…AWG 14) для вход винтовые зажимы: 1 x 1.5...1 x 10 мм², (AWG 16...AWG 8) для выход
- Рабочая температура окружающей среды
- -40-80 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Тип полупроводникового выхода
- переключатель нулевого напряжения
- Максимальное значение i²t для расплавления предохранителя
- 380 А²·с для 10 мс в 50 Гц половина цикла 370 А²·с для 8.3 мс в 60 Гц половина цикла
- Время срабатывания
- 8.33 мс (включение) 8.33 мс (выключение)
- Абсолютн. макс. напряжение
- 1200 В
- Серия
- Harmony Relay
- Скачок тока
- 275 А для 20 ms 300 А для 16.6 мс 85 А для 1 с
- Мощность двигателя, л.с.
- 0.75 лс в
- Ток нагрузки
- 0.1-25 А
- Мощность двигателя, квт
- 0.56 кВт в 40-40 °C 120 В AC 50/60Hz AC 0.74 кВт в 40-40 °C 240 В AC 2.22 кВт в 40-40 °C 480 В AC 3.24 кВт в 40-40 °C 530 V AC
- Монтажная опора
- панель
- Минимальное коммутируемое напряжение
- 4 В пост. ток включение
- Dv/dt
- 500 В/µs состояние "выключено" при максимальном напряжении
- Cos phi
- 0.5-0.5 (с максимальной нагрузкой)
- Электрическая прочность изоляции
- 4 кВ Переменный ток для вход/выход 4 кВ Переменный ток для вход или выход
- Пределы входного тока
- 24-35 мА
- Макс. коммутируемое напряжение
- 1 В пост. ток выключение
- Сопротивление изоляции
- >= 1000 МОм в 500 В постоянный ток
- Тип контактов
- 3 НО
- Напряжение цепи управления
- 4...32 В пост. ток
- Тип управления
- без тестовой кнопки
- Категория перенапряжения
- III
- Выходное напряжение
- 48...530 В пер. ток
- Момент затяжки
- 0.9...1.1 Н-м для вход 1.7...2.2 Н-м для выход
- Огнестойкость
- V0 в соответствии с UL 94
- Степень загрязнения
- 2
- Стандарты
- IEC 60950-1 IEC 62314 IEC 61000
- Серия SE
- Компоненты управления
Твёрдотельное реле, 3 фазы, 25А, ~530 В, =24В. серия продукта: Zelio Relay
- тип устройства или его аксессуаров: полупроводниковое реле
- краткое название устройства: SSP
- монтажная опора: панель
-3 фазы
- тип контактов: 3 Н.О.
- тип полупроводникового выхода: переключатель нулевого напряжения.
Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность.
Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.
