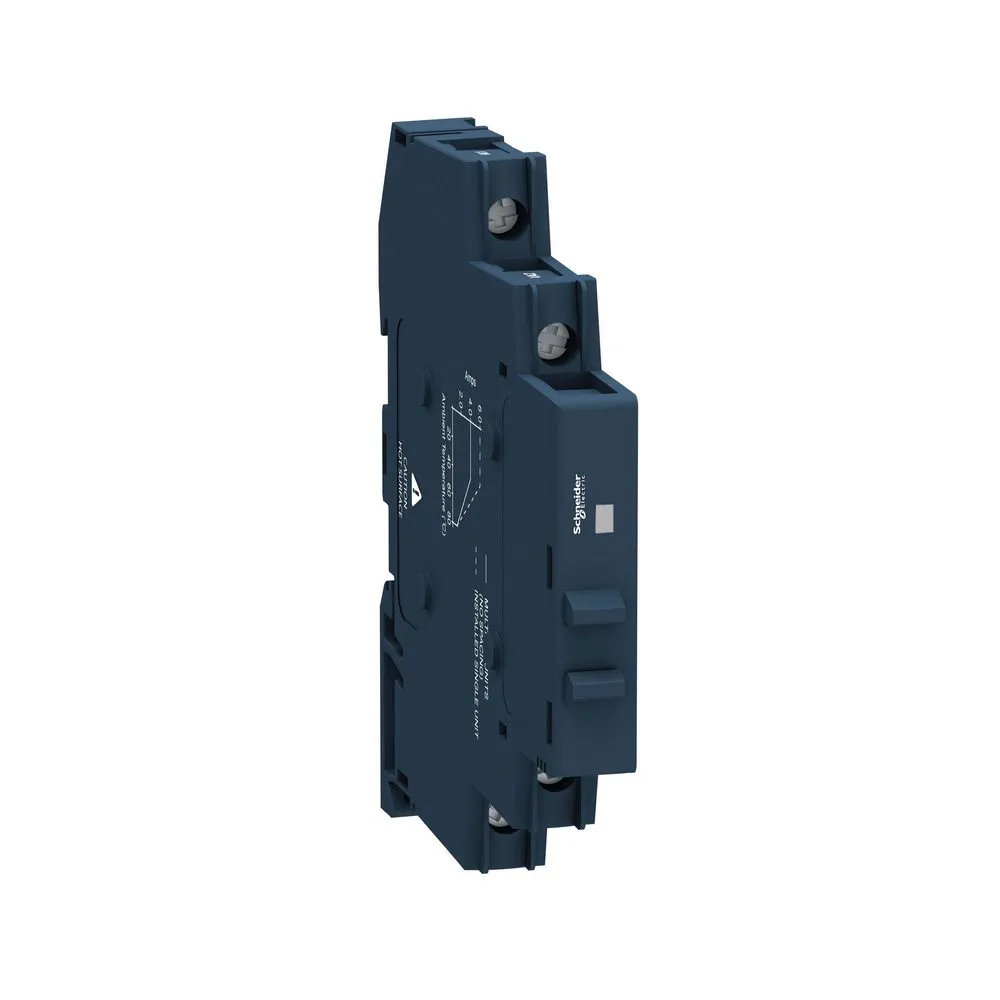

ТВЕРДОТЕЛЬНОЕ РЕЛЕ, 1 ФАЗА, 6А - SSM1A16B7
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
- Тип переключения
- переключатель нулевого напряжения
- Максимальное значение i²t для расплавления
- 410 А²·с для 10 мс в 50 Гц половина цикла 375 А²·с для 8.33 мс в 60 Гц половина цикла
- Способ монтажа
- симметричная DIN рейка
- [uc] напряжение цепи управления
- 18...36 В пер. ток
- Вес нетто
- 0.05 кг
- Маркировка
- CE
- Соединения – клеммы
- клеммные блоки с винтовыми зажимами
- Комплектация изделия
- изделие в сборе
- Дисбаланс вместимости
- 10 пФ для вход/выход
- Число фаз
- 1 фаза
- Maximum leakage current
- 0.1 мА состояние "выключено"
- Maximum voltage drop
- Тип продукта
- Твердотельное реле 10 А
- Краткое название устройства
- SSM
- Температура окружающей среды при хранении
- -30-100 °C
- Локальная индикация
- состояние входа: светодиод (зеленый)
- Сертификаты
- CSA UL
- Степень защиты ip
- IP20
- Соединения – клеммы
- винтовые зажимы: 1 x 0.3...1 x 1.5 мм², (AWG 22...AWG 16) для вход винтовые зажимы: 1 x 0.3...1 x 2.5 мм², (AWG 22...AWG 14) для выход
- Рабочая температура окружающей среды
- -30-80 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Тип полупроводникового выхода
- переключатель нулевого напряжения выход SCR
- Время срабатывания
- 0,5 цикла (включение) 30 ms (выключение)
- Абсолютн. макс. напряжение
- 600 В
- [uc] напряжение цепи управления
- 18...36 В
- Серия
- Твердотельное реле Harmony
- Скачок тока
- 285 А для 16.6 мс 300 А для 20 мс
- Мощность двигателя, л.с.
- 0.16 лс в
- Ток нагрузки
- 0.15-6 А
- Минимальное коммутируемое напряжение
- 18 В пер. ток включение
- Dv/dt
- 500 В/µs состояние "выключено" при максимальном напряжении
- Cos phi
- 0.5-0.5 (с максимальной нагрузкой)
- Пределы входного тока
- 3.5-8.5 мА
- Макс. коммутируемое напряжение
- 4 В пер. ток выключение
- Сопротивление изоляции
- 1000 МОм в 500 В Постоянный ток (DC)
- Категория перенапряжения
- III
- Электрическая прочность изоляции
- 4 кВ Переменный ток для вход/выход 4 кВ Переменный ток для вход или выход
- Выходное напряжение
- 24...280 В пер. ток
- Момент затяжки
- 0.5...0.8 Н-м для вход 0.5...0.8 Н-м для выход
- Огнестойкость
- V0 в соответствии с UL 94
- Количество каналов
- 1
- Степень загрязнения
- 2
- Стандарты
- IEC 60950-1 IEC 61000 IEC 62314
- [in] номинальный ток
- 6 А
- Серия SE
- Компоненты управления
Твёрдотельное реле, 1 фаза, 6А, ~24 В, ~280В. серия продукта: Zelio Relay
- тип устройства или его аксессуаров: полупроводниковое реле
- краткое название устройства: SSM
-1 фаза.
Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность.
Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.
