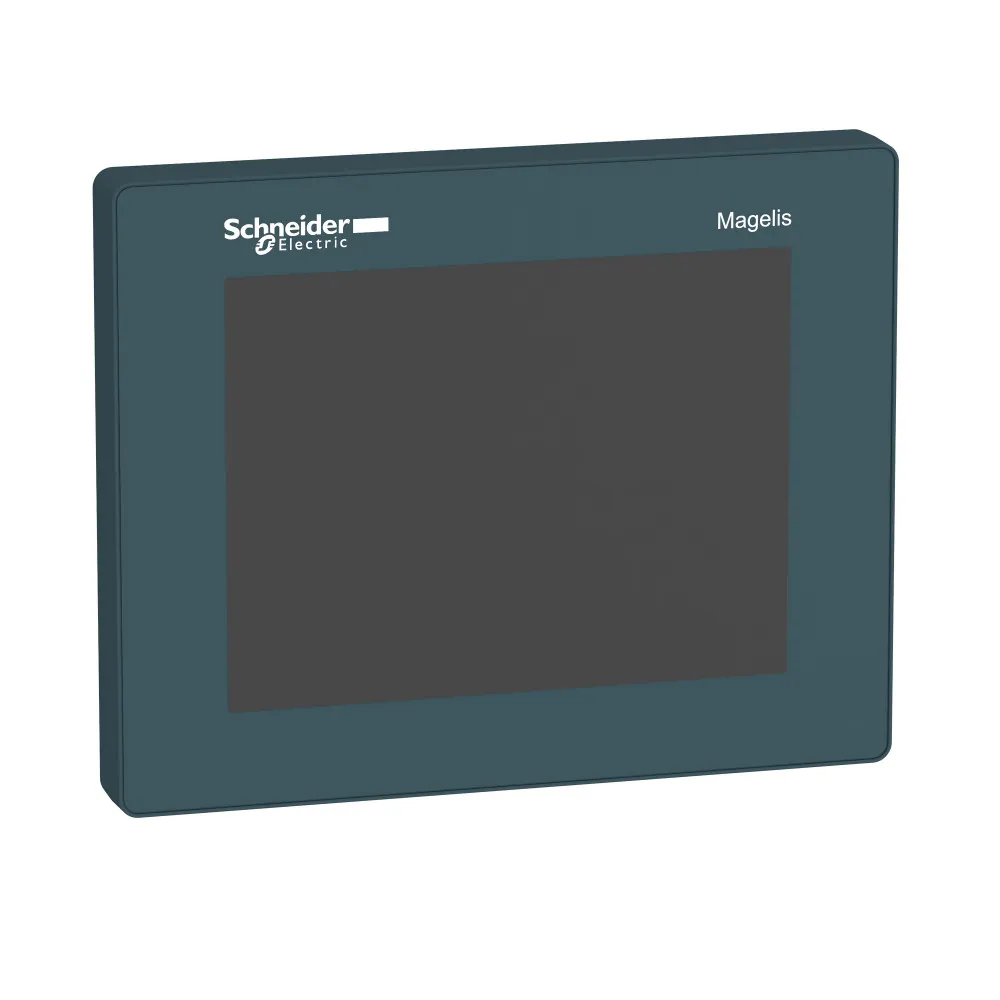

SCU контроллер с панелью 5,7' с дискр и аналоговыми входами/выходами - HMISCU8B5

Артикул: HMISCU8B5

Поможем с выбором

Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.

8 (800) 555-22-08 zakaz@arlight96.ru

Характеристики

Сенсорный экран: аналогов.
Стойкость к кратковременным исчезновениям: 10 мс
Источник питания: внешний источник
Максимальный пусковой ток: 30 А
Потребляемая мощность [вт]: 24 Вт
Вес нетто: 0.803 кг
Маркировка: CE
Количество аналоговых входов: 2 для аналоговый вход 2 для резистивные датчики температуры
Maximum output frequency: 100 кГц для быстродействующий выход (режим PTO) 1 кГц для быстродействующий выход (режим ШИМ)
Maximum input frequency: 100 кГц для быстрый вход (режим энкодера) - тип управления A/B 100 кГц для быстродействующий вход - тип управления одна фаза 100 кГц для быстродействующий вход - тип управления импульс/направление
Угол зрения гориз./верт.: 60° левая 60° правая 40° верхняя часть 60° нижняя часть
Maximum cable distance between devices: экранированный кабель:
Тип продукта: компактный контроллер с ЧМИ
Комплектация изделия: изделие в сборе

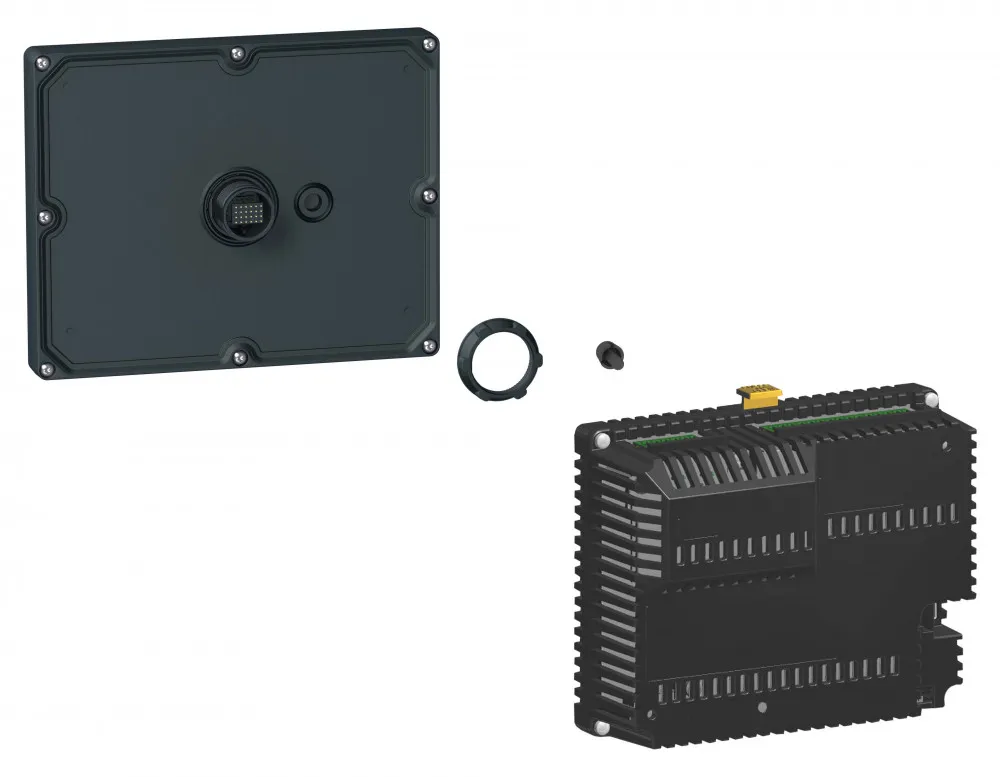

Способ установки: 1 гайкой - диаметр: Ø 22 мм, монтаж на: панель толщиной 1…6 мм
Температура окружающей среды при хранении: -20-60 °C
Высота над уровнем моря
Индикатор наличия напряжения: без индикатора
Сертификаты: cULus 508 CULUS CSA 22-2 № 142 ГОСТ cUL 1604 Класс 1 Раздел 2 C-Tick KCC
Степень защиты ip: IP20 в соответствии с МЭК 60529 (задняя панель) IP65 в соответствии с МЭК 60529 (передняя панель)
Рабочая температура окружающей среды: 0-50 °C
Гарантия: Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Серия: Harmony SCU
Количество выходов: 2 резистивная нагрузка для 12 бит + знак
Частота процессора: 333 МГц
Наименование процессора: CPU RISC
Максимальное давление: 800...1114 гПа
Операционная система: Harmony
Наименование программного обеспечения: SoMachine
Кол-во страниц: ограничено объемом встроенной памяти
Загружаемые протоколы: Modbus Modbus TCP/IP CANopen
Набор символов: китайский (упрощенный китайский) японский (ANK, Kanji) ASCII корейский тайваньский (традиционный китайский)
Яркость: 16 уровней через сенсорную панель
Срок службы подсветки: 50000 часов при белой подсветке с 65000 цветов
Размеры дисплея: 5,7 дюйма
Развязка между каналами: отсутствует
Развязка между каналом и внутренними логическими схемами: 500 V Постоянный ток
Тип дисплея: с подсвечиваемый светодиод Цветной ЖК-дисплей TFT
Материал шкафа: Печатная схема/интегральный транзистор и фазированная антенная решетка
Разрешение дисплея: 320 x 240 пикселей QVGA
Степень защиты nema: NEMA 4X передняя панель
Описание памяти: цилиндрический НЕ - И, 128 MB встроенн. накопитель данных FRAM, 128 Кбайт Запуск приложения DRAM, 128 MB
Диапазон аналогового выхода: 0...20 мА/4...20 мА (> 300 Ohm) для разомкнутая цепь -10...10 В/0...10 В (> 2 kOhm) для Короткое замыкание
Диапазон аналогового входа: 0...20 мA/4...20 мA - разрешение: 12 бит, входное полное сопротивление250 Ом (допуск: +/- 1 %) -10...+10 В или 0...10 В - разрешение: 12 бит + знак, входное полное сопротивление>= 1 МОм
Кол-во вх/вых.: 2 для быстродействующий вход, клемма(ы): FI0...FI1 2 для быстродействующий выход, клемма(ы): FQ0...FQ1 6 для Дискретный вход, клемма(ы): DI0...DI5 6 для дискретный выход, клемма(ы): DQ0...DQ5
Количество дискретных входов: 2 для быстродействующий вход (норм. режим) в соответствии с МЭК 61131-2 тип 1 6 для Дискретный вход в соответствии с МЭК 61131-2 тип 1
Количество дискретных выходов: 2 быстродействующий выход (норм. режим), выходная логика: источник 6 дискретный выход, выходная логика: источник
Ток дискретного выхода: 2 А (выходной ток
Тип подключения: резистивный датчик температуры в - 200...600 °C - разрешение: 16 бит датчик температуры: Pt 100/Pt 1000 резистивный датчик температуры в - 50...200 °C - разрешение: 16 бит датчик температуры: Ni 100/Ni 1000 резистивный датчик температуры в - 200...760 °C - разрешение: 16 бит (термопара J) резистивный датчик температуры в - 240...1370 °C - разрешение: 16 бит (термопара K) резистивный датчик температуры в 0...1600 °C - разрешение: 16 бит (термопара R) резистивный датчик температуры в 200...1800 °C - разрешение: 16 бит (термопара B) резистивный датчик температуры в 0...1600 °C - разрешение: 16 бит (термопара S) резистивный датчик температуры в - 200...400 °C - разрешение: 16 бит (термопара T) резистивный датчик температуры в - 200...900 °C - разрешение: 16 бит (термопара E) резистивный датчик температуры в - 200...1300 °C - разрешение: 16 бит (термопара N)
Ударопрочность: 147 м/с² для 11 мс (на DIN-рейке) в соответствии с IEC 60068-2-27 294 м/с² для 6 мс (монтаж на панели) в соответствии с IEC 60068-2-27
Виброустойчивость: +/- 3,5 мм (f = 5-9 Гц) в соответствии с IEC 60068-2-6 1 gn (f = 9-150 Гц) в соответствии с IEC 60068-2-6
Электромагнитная совместимость: испытание стойкости к с электролитическому разряду - контрольный уровень: 8 кВ (Выброс воздуха) в соответствии с МЭК 61000-4-2 испытание стойкости к с электролитическому разряду - контрольный уровень: 6 кВ (Разряд при контакте) в соответствии с МЭК 61000-4-2 Восприимчивость к электромагнитным полям - контрольный уровень: 10 В/м (80 МГц...3 ГГц) в соответствии с МЭК 61000-4-3 испытание на невосприимчивость к коммутационным поме - контрольный уровень: 2 кВ (линии питания) в соответствии с МЭК 61000-4-4 испытание на невосприимчивость к коммутационным поме - контрольный уровень: 1 кВ (между напряжениями аналогов. вх/вых. и рабочим напряже) в соответствии с МЭК 61000-4-4 испытание на невосприимчивость к коммутационным поме - контрольный уровень: 2 кВ (Выводы реле) в соответствии с МЭК 61000-4-4 испытание на невосприимчивость к коммутационным поме - контрольный уровень: 1 кВ (Ethernet) в соответствии с МЭК 61000-4-4 испытание на невосприимчивость к коммутационным поме - контрольный уровень: 1 кВ (линия COM) в соответствии с МЭК 61000-4-4 испытание на невосприимчивость к коммутационным поме - контрольный уровень: 1 кВ (линия CAN) в соответствии с МЭК 61000-4-4 Испытание невосприимчивости к импульсным помехам - контрольный уровень: 2 кВ (источник питания (общий режим)) в соответствии с МЭК 61000-4-5 Испытание невосприимчивости к импульсным помехам - контрольный уровень: 1 кВ (источник питания (дифференциальный режим)) в соответствии с МЭК 61000-4-5 Испытание невосприимчивости к импульсным помехам - контрольный уровень: 1 кВ в общем режиме (дискретные вх/вых.) в соответствии с МЭК 61000-4-5 Испытание невосприимчивости к импульсным помехам - контрольный уровень: 0,5 кВ в дифференциальном режиме (дискретные вх/вых.) в соответствии с МЭК 61000-4-5 Наведенные РЧ помехи - контрольный уровень: 10 В (0,15...80 МГц) в соответствии с МЭК 61000-4-6 Наведенное поле - контрольный уровень: 150 кГц...30 МГц в соответствии с EN 55011 излучение - контрольный уровень: 30 МГц...1 ГГц в соответствии с EN 55011
Характеристики окружающей среды: без коррозионного газа
Тип встроенных клемм: 1 последовательный канал - RJ45 - RS232/RS485 (скорость:
Часы реального времени: встроенный
Абсолютная погрешность измерения: +/- 0,1 % полной шкалы скважность 1...99% для быстродействующий выход (режим ШИМ или PTO) 1 % полной шкалы скважность 1...99% для быстродействующий выход (режим ШИМ или PTO) +/- 5 % полной шкалы скважность 10...90% для быстродействующий выход (режим ШИМ или PTO) +/- 10 % полной шкалы скважность 20...80% для быстродействующий выход (режим ШИМ или PTO) +/- 15 % полной шкалы скважность 30...70% для быстродействующий выход (режим ШИМ или PTO)
Конфигурируемое время фильтрования: 0 мс без фильтра (нет) 0.004...0.04 мс фильтр (защелк./результативный и кумулятивный фильтер шагом Nх0.5мс (64>=N>=2)) 3...12 мс интегратор (нет/ход/стоп)
Ток дискретного входа: 7.83 мА для быстродействующий вход 5 мА для дискретный
Высота хранения: 0-10000 м
Кол-во общих точек: 1 для быстрый вход (режим HSC) 1 для Дискретный вход
Сопротивление изоляции: > 10 МОм между вх/вых. и внутр. логич. схемами > 10 МОм между источником питания и землей
Входной импеданс: 4.7 кОм 2.81 кОм
Напряжение дискретного входа: 24 V пост. тока, дискретный логический вход: "приемник" или "источник" (положительная/отрицательная
Питание датчика: 15-28.8 В пост. тока, напряжение (состояние 1): >= 15 В, ток (состояние 1): >= 5 mA, напряжение (состояние 0): = 2.5 mA, напряжение (состояние 0):
Напряжение дискретного выхода: 24 В пост. ток (предел напряжения: 19.2...28.8 В) с транзисторный дискретные выходы 24 В пост. ток (предел напряжения: 5...30 V) с реле дискретные выходы 220 В пер. ток (предел напряжения: 100...250 В) с реле дискретные выходы
Защита от перенапряжения: с защита от перенапряжения
Номинальное напряжение питания [us]: 24 В (20.4-28.8 В)постоянный ток
Шаг соединения: 3.5 мм
Относительная влажность: 5-85 % без образования конденсата
Степень загрязнения: 2 в соответствии с IEC 60664
Стандарты: FCC класс A EN 61131-2 UL 508 IEC 61000-6-2 CSA C22.2 No 213 Класс I Сектор 2 ANSI/ISA 12-12-01
Серия SE: Графические панели

Описание

SE Magelis SCU контроллер с панелью 5,7
- с дискр и аналоговыми входами/выходами
Преимущества: Оптимизированная конструкция, не требующие обслуживания Panel PC. Модульная конструкция, полный спектр Box PC и Panel PC, включая высокопроизводительные модели. Кроме стандартных моделей из каталога, в серрии Magelis предлагаются промышленные ПК на заказ, с более чем 1 500 000 возможных конфигураций.
Применения: Любое промышленное применение, для необслуживаемых объектов
