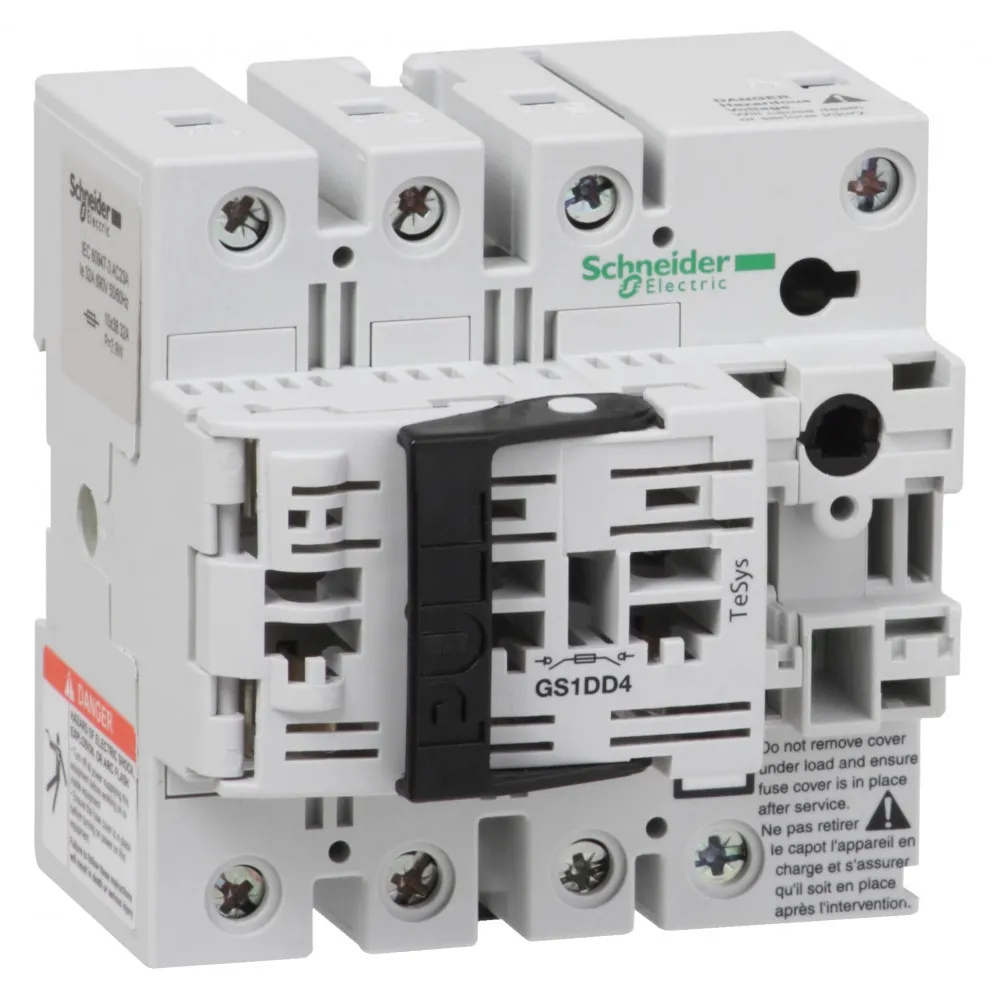

РУБИЛЬНИК 4X32A 10X38 - GS1DD4
Артикул:
GS1DD4
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Тип рукоятки управления
- выносной передний внешний левый обычная передняя внешний правый
- [ie] номинальный рабочий ток
- 20 А в 440 V 2 последовательно включенных полюса на фазу DC-23A 20 А в 440 V 2 последовательно включенных полюса на фазу DC-23B 32 А в 400 V AC-23A 32 А в 400 V AC-23B 32 А в 500 V AC-23A 32 А в 500 V AC-23B 32 А в 690 V AC-23A 32 А в 690 V AC-23B
- Размер предохранителя
- 10 x 38 mm
- [icm] номинальная включающая способность (на к.з.)
- 100 кА в 400 V с защитой с помощью предохранителей gG
- Тип продукта
- выключатель-разъединитель-предохранитель
- Краткое название устройства
- GS1 DD
- Температура окружающей среды при хранении
- -40-80 °C
- Не содержит особо опасных веществ согласно декларации reach
- да
- Не содержит токсичных тяжелых металлов
- да
- Сертификаты
- CE
- [up] номинальное импульсное выдерживаемое напряжение
- 8 кВ
- Электрическая износостойкость
- 1500 циклы AC-23A 1500 циклы AC-23B 300 циклы DC-23A 300 циклы DC-23B
- Степень защиты ip
- IP20 в соответствии с IEC 60529 (с крышкой выводов)
- Соединения – клеммы
- силовая цепь: винтовые зажимы2.5-16 мм² гибкий
- Директива ec rohs
- Соответствует
- Регламент rohs китая
- X
- Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Не содержит ртути
- да
- Информация об исключениях по регламенту rohs
- да
- Серия
- TeSys
- Включающая способность
- 320 A в 400 V AC-23B
- Описание защищенных полюсов
- 3t
- Номинальная рабочая мощность, вт
- 15 кВт в 400 V 18.5 кВт в 500 V 25 кВт в 690 V
- Тип предохранителя
- NFC
- Защитное исполнение
- TH
- [ith] условный тепловой ток на открытом воздухе
- 32 А в
- Выдерживаемое короткое замыкание
- 5.5 кА
- Тип контактов
- 4 Н.О.
- Отключающая способность
- 256 А в 400 V (AC-23B)
- Механическая износостойкость
- 20000 циклы
- Область применения
- защита
- Частота сети
- 50/60 Гц
- Тип сети
- постоянный ток переменный ток
- Рабочая температура
- -20-70 °C
- Момент затяжки
- силовая цепь: 3-3 Н-м - винтовые зажимы
- Огнестойкость
- 960 °C корпус в соответствии с IEC 60695-2-1
- Описание полюсов
- 3P + Nc
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Стандарты
- IEC 60947-3
- Код совместимости
- GS1 DD
- [ui] номинальное напряжение изоляции
- 800 В переменный ток 50/60 Гц
- Монтажная опора
- монтаж на панель рейка
- Наименование продукта
- TeSys GS
- Серия SE
- TeSys
Описание
Рубильник 4x32А 10x38. диапазон: TeSys - наименование изделия: TeSys GS - краткое название устройства: GS1 DD - тип устройства или его аксессуаров: выключатель-разъединитель-предохранитель - область применения: защита - описание защищенных полюсов: 3t - тип контактов: 4 Н.О. - [Icw] номинальный кратковременно допустимый ток: 32 А при 690 V - AC-23B, 32 А при 500 V - AC-23A, 32 А при 500 V - AC-23B, 20 А при 440 V 2 последовательно включенных полюса на фазу - DC-23A, 20 А при 440 V 2 последовательно включенных полюса на фазу - DC-23B, 32 А при 400 V - AC-23A, 32 А при 400 V - AC-23B, 32 А при 690 V - AC-23A - тип предохранителя: NFC - тип сети: постоянный ток, переменный ток - частота сети: 50/60 Гц. Преимущества: Надежная защита и абсолютная безопасность отключения. Выключатели-разъединители-предохранители TeSys GS предназначены для коммутации, защитного отключения и защиты нагрузок от сверхтока в низковольтных цепях. Они могут устанавливаться, в частности, на вводе щитов управления и использоваться в качестве главных и аварийных выключателей. Благодаря своей компактности аппараты могут устанавливаться внутри небольших оболочек, обеспечивая при этом выполнение функций коммутации и защиты цепей питания различного. оборудования, включая генераторы или пускатели электродвигателей. В соответствии со стандартом МЭК 60947-3 выключатели-разъединители-предохранители с TeSys GS могут комплектоваться:, предохранителями NFC или DIN., предохранителями BS. Также выпускаются аппараты с предохранителями UL, предназначенные для североамериканского рынка и соответствующие требованиям стандартов UL98 и CSA 22,2 Nr.4. Выключатели-разъединители-предохранители TeSys GS предназначены для коммутации, защитного отключения и защиты нагрузок от сверхтока в низковольтных цепях. Они могут устанавливаться, в частности, на вводе щитов управления и использоваться в качестве главных и аварийных выключателей. Благодаря своей компактности аппараты могут устанавливаться внутри небольших оболочек, обеспечивая при этом выполнение функций коммутации и защиты цепей питания различногооборудования, включая генераторы или пускатели электродвигателей. В соответствии со стандартом МЭК 60947-3 выключатели-разъединители-предохранители с TeSys GS могут комплектоваться:, предохранителями NFC или DIN- предохранителями BSТакже выпускаются аппараты с предохранителями UL, предназначенные для североамериканского рынка и соответствующие требованиям стандартов UL98 и CSA 22,2 Nr.4.... применения: Промышленность, инфраструктура, здания и т.д.:, Они обеспечивают размыкание и замыкание под нагрузкой, безопасное отключение и защиту от перегрузок на всех электрических цепях низкого напряжения., Выключатели с плавким предохранителем идеально подходят для защиты и переключения входящих главных цепей к электрическим панелям, включая аварийный останов....
