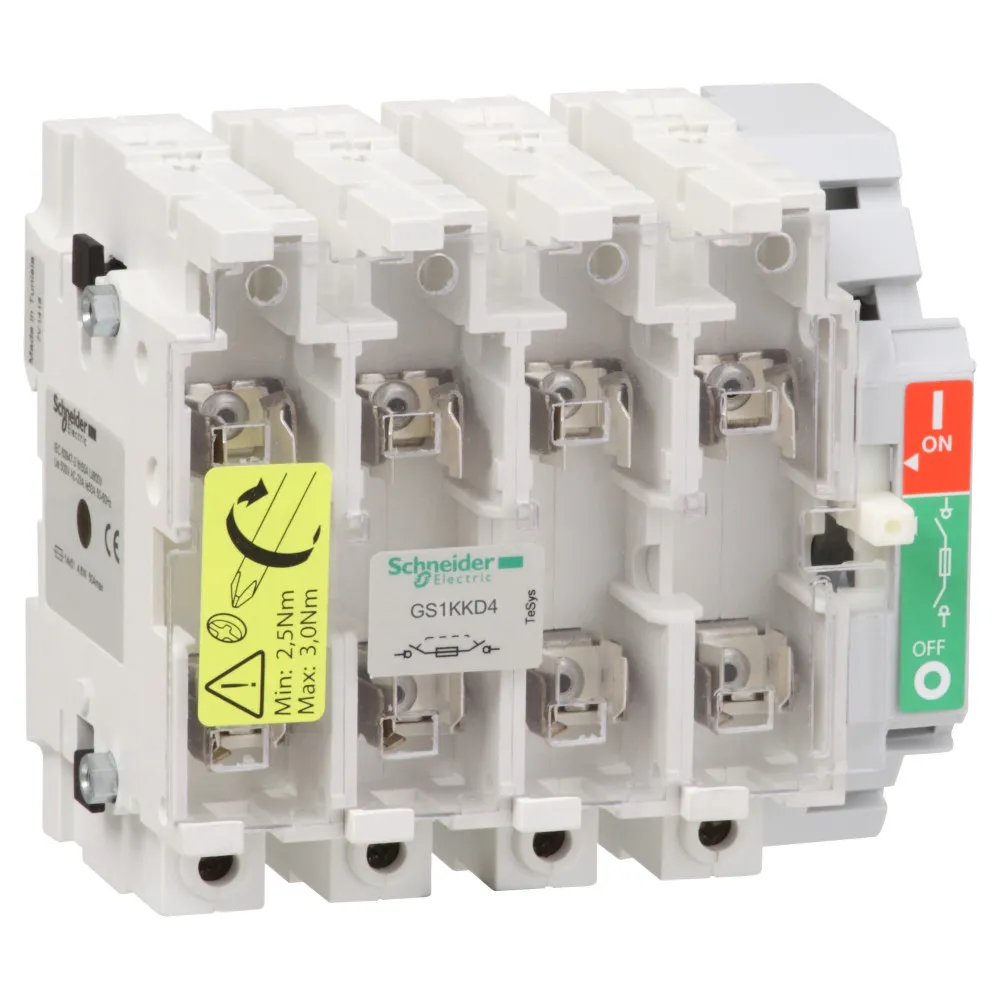

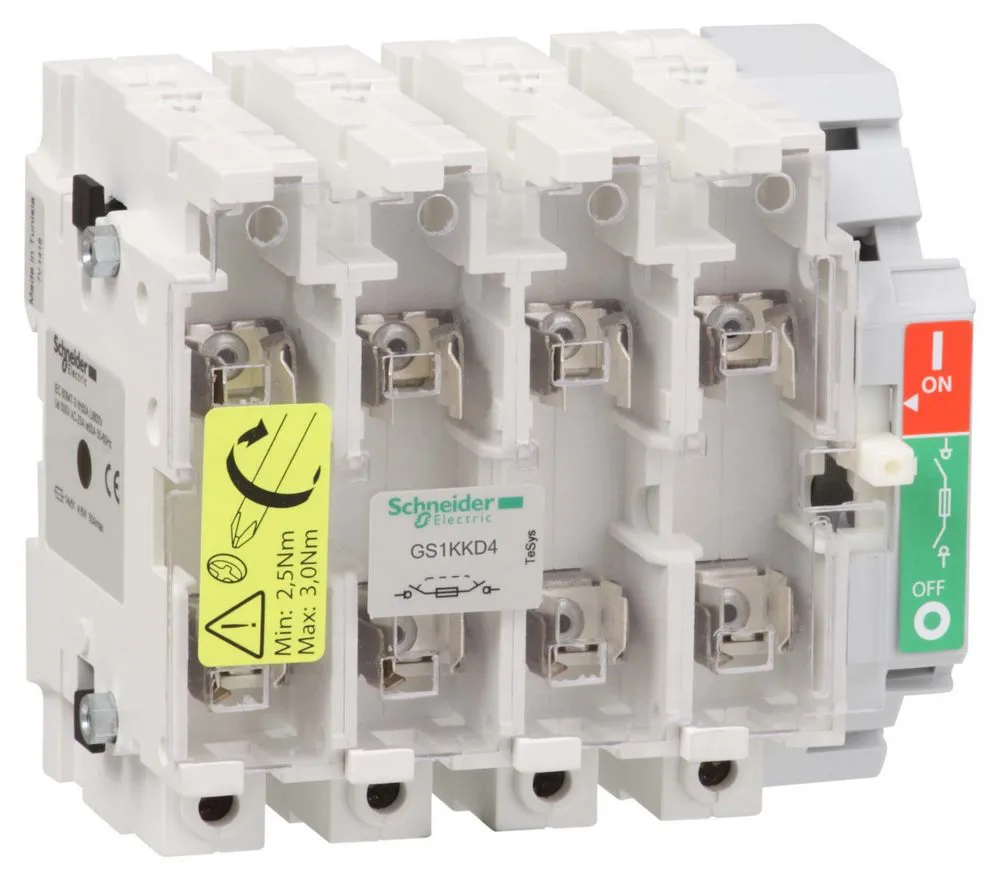

РУБИЛЬНИК 4X125A 00 - GS1KKD4
Артикул:
GS1KKD4
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 2 кг
- [icm] номинальная включающая способность (на кз)
- 100 кА в 400 V с защитой с помощью предохранителей gG
- Размер предохранителя
- 0
- Тип рукоятки управления
- обычная правая
- Тип продукта
- выключатель-разъединитель-предохранитель
- Краткое название устройства
- GS1 K
- Температура окружающей среды при хранении
- -40-80 °C
- [ie] номинальный рабочий ток
- 100 А в 440 V 2 последовательно включенных полюса на фазу DC-23A 100 А в 440 V 2 последовательно включенных полюса на фазу DC-23B 100 А в 690 V с крышкой выводов AC-23A 100 А в 690 V с крышкой выводов AC-23B 125 А в 400 V AC-23A 125 А в 400 V AC-23B 125 А в 500 V AC-23A 125 А в 500 V AC-23B
- Сертификаты
- CE
- [up] номинальное импульсное выдерживаемое напряжение
- 8 кВ
- Электрическая износостойкость
- 1000 циклы AC-23A 1000 циклы AC-23B
- Степень защиты ip
- N/A
- Соединения – клеммы
- силовая цепь: шины силовая цепь: клеммы с кольцевыми наконечниками35-95 мм² Гибкий
- Рабочая температура окружающей среды
- -20-70 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- TeSys
- Включающая способность
- 1250 A в 400 V AC-23B
- Описание защищенных полюсов
- 4t
- Номинальная рабочая мощность, вт
- 90 кВт в 690 V 63 кВт в 400 V 90 кВт в 500 V
- Тип предохранителя
- DIN
- [ith] условный тепловой ток на открытом воздухе
- 125 А в
- Защитное исполнение
- TH
- Частота сети
- 50/60 Гц
- Выдерживаемое короткое замыкание
- 20 кА
- Тип контактов
- 4 НО
- Механическая износостойкость
- 10000 циклы
- Отключающая способность
- 1000 А в 400 V (AC-23B)
- Область применения
- защита
- Тип сети
- Переменный ток постоянный ток
- Момент затяжки
- силовая цепь: 12-12 Н-м - шины силовая цепь: 12-12 Н-м - клеммы с кольцевыми наконечниками
- Огнестойкость
- 850 °C крышка предохранителя в соответствии с МЭК 60695-2-1 960 °C корпус в соответствии с МЭК 60695-2-1
- Описание полюсов
- 4P
- Стандарты
- МЭК 60947-3
- Код совместимости
- GS1 K
- [ui] номинальное напряжение изоляции
- 750 В Переменный ток 50/60 Гц
- Монтажная опора
- монтаж на панель
- Наименование продукта
- TeSys GS
- Серия SE
- TeSys
Описание
Рубильник 4x125А 00. диапазон: TeSys - наименование изделия: TeSys GS - краткое название устройства: GS1 K - тип устройства или его аксессуаров: выключатель-разъединитель-предохранитель - область применения: защита - описание защищенных полюсов: 4t - тип контактов: 4 Н.О. - [Icw] номинальный кратковременно допустимый ток: 125 А при 500 V - AC-23B, 100 А при 440 V 2 последовательно включенных полюса на фазу - DC-23A, 100 А при 440 V 2 последовательно включенных полюса на фазу - DC-23B, 100 А при 690 V с крышкой выводов вкл. AC-23A, 125 А при 500 V - AC-23A, 100 А при 690 V с крышкой выводов вкл. AC-23B, 125 А при 400 V - AC-23A, 125 А при 400 V - AC-23B - тип предохранителя: DIN - номинальный ток предохранителя: 00 - тип сети: постоянный ток, переменный ток - частота сети: 50/60 Гц. Преимущества: Надежная защита и абсолютная безопасность отключения. Выключатели-разъединители-предохранители TeSys GS предназначены для коммутации, защитного отключения и защиты нагрузок от сверхтока в низковольтных цепях. Они могут устанавливаться, в частности, на вводе щитов управления и использоваться в качестве главных и аварийных выключателей. Благодаря своей компактности аппараты могут устанавливаться внутри небольших оболочек, обеспечивая при этом выполнение функций коммутации и защиты цепей питания различного. оборудования, включая генераторы или пускатели электродвигателей. В соответствии со стандартом МЭК 60947-3 выключатели-разъединители-предохранители с TeSys GS могут комплектоваться:, предохранителями NFC или DIN., предохранителями BS. Также выпускаются аппараты с предохранителями UL, предназначенные для североамериканского рынка и соответствующие требованиям стандартов UL98 и CSA 22,2 Nr.4. Выключатели-разъединители-предохранители TeSys GS предназначены для коммутации, защитного отключения и защиты нагрузок от сверхтока в низковольтных цепях. Они могут устанавливаться, в частности, на вводе щитов управления и использоваться в качестве главных и аварийных выключателей. Благодаря своей компактности аппараты могут устанавливаться внутри небольших оболочек, обеспечивая при этом выполнение функций коммутации и защиты цепей питания различногооборудования, включая генераторы или пускатели электродвигателей. В соответствии со стандартом МЭК 60947-3 выключатели-разъединители-предохранители с TeSys GS могут комплектоваться:, предохранителями NFC или DIN- предохранителями BSТакже выпускаются аппараты с предохранителями UL, предназначенные для североамериканского рынка и соответствующие требованиям стандартов UL98 и CSA 22,2 Nr.4.... применения: Промышленность, инфраструктура, здания и т.д.:, Они обеспечивают размыкание и замыкание под нагрузкой, безопасное отключение и защиту от перегрузок на всех электрических цепях низкого напряжения., Выключатели с плавким предохранителем идеально подходят для защиты и переключения входящих главных цепей к электрическим панелям, включая аварийный останов....

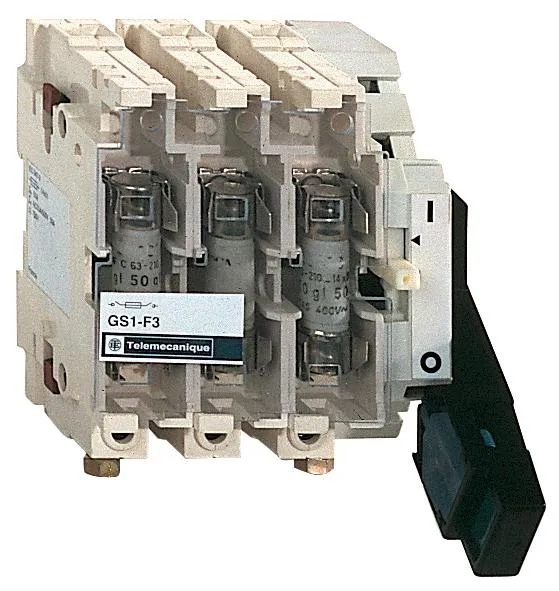

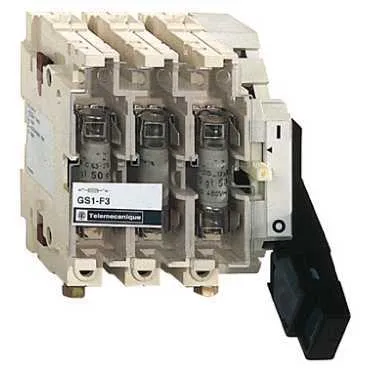

Галерея
