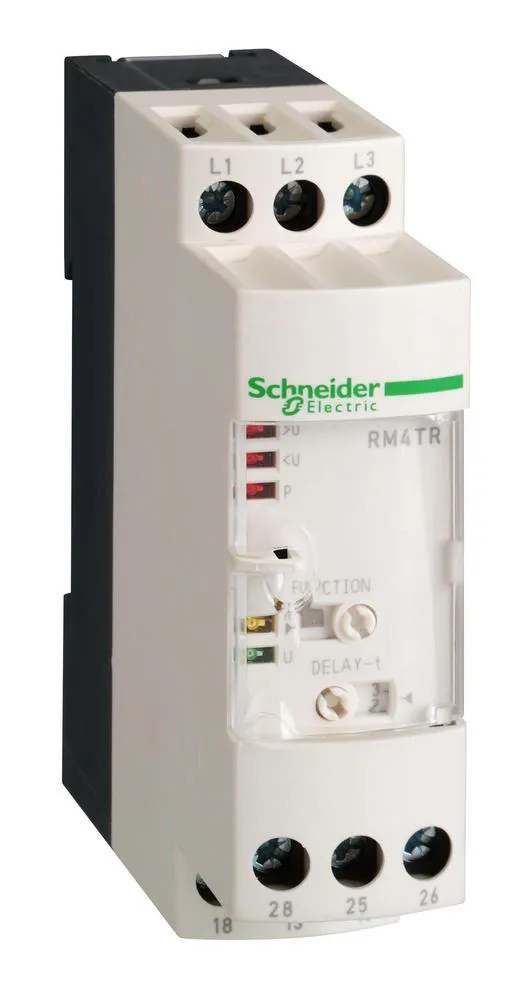

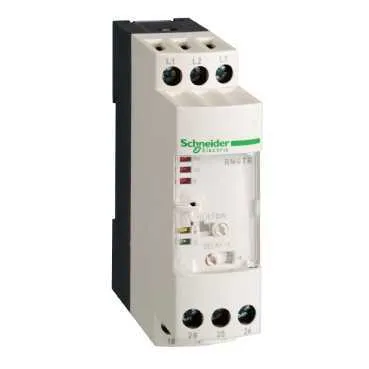

РЕЛЕ КОНТРОЛЯ 3-Х ФАЗНОГО НАПРЯЖ. 110 В - RM4TR35
Артикул:
RM4TR35
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Отклонение задержки
- <= 0,5 % внутри диапазона измерения <= 0,07 % на градус стоградусной шкалы в зависимости от номинальной рабочей температуры
- Состояние выходного реле
- Сработал, налицо состояние аварии
- Погрешность задержки срабатывания
- 10 точка
- Отклонение порога переключения
- <= 0,06 % на градус стоградусной шкалы в зависимости от допустимой температуры окружающего воздуха <= 0,5 % внутри диапазона измерения
- Погрешность уставки срабатывания реле
- +/-3 %
- Тип задержки
- Adjustable 0.1...10 с
- Цикл измерения
- <= 80 мс
- Параметры, контролируемые реле
- Обнаружение повышенного и пониженного напряжения Порядок чередования фаз Обнаружение обрыва фазы
- Наименование реле
- RM4-T
- Тип реле
- Реле управления
- Задержка пуска после включения питания
- < 650 мс
- Выходные контакты
- 2 переключающ.
- Коммутационная способность, ма
- 10 мА при 12 В
- Количество кабелей
- 2
- Импульс напряжения без поглощения мощности
- 4.8 test1
- Гистерезис
- 5 % фиксированный от порог снятия напряжения
- Помеха излучаемая/наведенная
- CISPR22 класс A CISPR11 группа 1- класс A
- Директивы
- 89/336/EEC - electromagnetic compatibility 73/23/EEC — директива о низковольтном оборудовании
- Коммутационное напряжение
- <= 440 test3 пер. ток 250 test3 переменный ток
- Описание зажимов iso n°1
- (L1-L2-L3)CO (15-16-18)OC (25-26-28)OC
- Материал контактов
- Посеребренные никелевые контакты 90/10
- Частота сети питания
- 50/60 Hz +/- 5 %
- [ith] условный тепловой ток на открытом воздухе
- 8 А
- Стойкость к электромагнитным полям
- 10 В/м в соответствии с МЭК 61000-4-3 уровень 3
- Применение изделия
- Для 3-фазного питания
- Напряжение испытания изоляции
- 2.5 test1
- Стойкость к коммутационным помехам
- 2 test1 в соответствии с МЭК 61000-4-4 уровень 3
- Стойкость к электростатическому разряду
- 6 test1 контакт в соответствии с МЭК 61000-4-2 уровень 3 8 test1 воздух в соответствии с МЭК 61000-4-2 уровень 3
- Категория перенапряжения
- III в соответствии с IEC 60664-1
- Ударопрочность
- 15 gn для 11 мс в соответствии с IEC 60068-2-27
- Виброустойчивость
- 0,35 мс (f = 10...55 test) в соответствии с IEC 60068-2-6
- Рабочее положение
- Любое положение без
- С маркировкой
- CE
- Тип контактов
- 2 переключающ.
- Электромагнитная совместимость
- Electrostatic discharge - test level 8 kV, level 3 - air discharge conforming to IEC 61000-4-2 Electrostatic discharge - test level 6 kV, level 3 - contact discharge conforming to IEC 61000-4-2
- Механическая износостойкость
- <= 30000000 циклы
- Температура окружающего воздуха при хранении
- -40...85 °C
- Рабочая температура
- -20...65 °C
- Относительная влажность
- 15...85 % 3K3 в соответствии с IEC 60721-3-3
- Cтепень защиты ip
- IP20 (зажимы) в соответствии с IEC 60529 IP50 (корпус) в соответствии с IEC 60529
- Момент затяжки
- 0.6...1.1 Н-м
- Описание полюсов
- 3P
- Степень загрязнения
- 3 в соответствии с IEC 60664-1
- Сертификация
- UL GL CSA
- Стандарты
- EN/IEC 60255-6
- Код совместимости
- RM4
- Масса продукта
- 0.11 кг
- Шаг 9 мм
- 2.5
- Тип клемм
- Винтовые зажимы 2 x 2,5 мм², гибкий кабель без наконечника Винтовые зажимы 2 x 1,5 мм², гибкий кабель с кабельным наконечником
- [icw] номинальный рабочий ток
- 3 А при 70 °C 24 В AC-15 в соответствии с VDE 0660 0.1 А при 70 °C 250 V DC-13 в соответствии с IEC 60947-5-1/1991 0.3 А при 70 °C 115 V DC-13 в соответствии с IEC 60947-5-1/1991 3 А при 70 °C 115 V AC-15 в соответствии с VDE 0660 0.3 А при 70 °C 115 V DC-13 в соответствии с VDE 0660 3 А при 70 °C 115 V AC-15 в соответствии с IEC 60947-5-1/1991 0.1 А при 70 °C 250 V DC-13 в соответствии с VDE 0660 2 А при 70 °C 24 В DC-13 в соответствии с IEC 60947-5-1/1991 3 А при 70 °C 250 V AC-15 в соответствии с VDE 0660 3 А при 70 °C 250 V AC-15 в соответствии с IEC 60947-5-1/1991 2 А при 70 °C 24 В DC-13 в соответствии с VDE 0660 3 А при 70 °C 24 В AC-15 в соответствии с IEC 60947-5-1/1991
- [ui] номинальное напряжение изоляции
- 500 test3 в соответствии с IEC
- Тип изделия или компонента
- Промышленные реле измерения и управления
- Семейство продуктов
- Zelio Control
