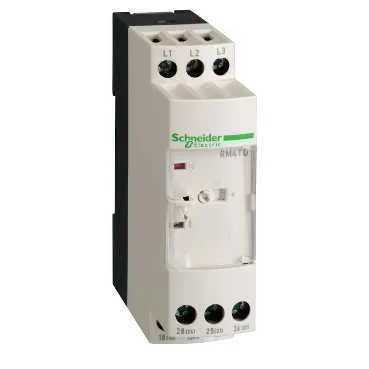

РЕЛЕ КОНТРОЛЯ 3-ФАЗНОЙ СЕТИ 380/500В RM4TU02 - RM4TU02
Артикул:
RM4TU02
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Maximum measuring cycle
- 80 мс
- Наименование релейной защиты
- RM4-T
- Тип релейной защиты
- реле управления
- Специальная область применения продукта
- для 3-фазного питания
- Тип продукта
- промышленные реле измерения и управления
- Частота
- 50/60 Hz +/- 5 %
- Маркировка
- CE
- Температура окружающей среды при хранении
- -40-85 °C
- Серия продукта
- Zelio Control
- [ie] номинальный рабочий ток
- 2 А в 70 °C 24 В DC-13 в соответствии с IEC 60947-5-1/1991 0.1 А в 70 °C 250 V DC-13 в соответствии с VDE 0660 0.3 А в 70 °C 115 V DC-13 в соответствии с IEC 60947-5-1/1991 0.3 А в 70 °C 115 V DC-13 в соответствии с VDE 0660 2 А в 70 °C 24 В DC-13 в соответствии с VDE 0660 3 А в 70 °C 115 V AC-15 в соответствии с IEC 60947-5-1/1991 3 А в 70 °C 115 V AC-15 в соответствии с VDE 0660 3 А в 70 °C 24 В AC-15 в соответствии с IEC 60947-5-1/1991 3 А в 70 °C 24 В AC-15 в соответствии с VDE 0660 3 А в 70 °C 250 V AC-15 в соответствии с IEC 60947-5-1/1991 3 А в 70 °C 250 V AC-15 в соответствии с VDE 0660 0.1 А в 70 °C 250 V DC-13 в соответствии с IEC 60947-5-1/1991
- Сертификаты
- CSA GL UL
- Степень защиты ip
- IP20 в соответствии с IEC 60529 (зажимы) IP50 в соответствии с IEC 60529 (корпус)
- Соединения – клеммы
- винтовые зажимы, 2 x 1,5 мм²гибкий с кабельным наконечником винтовые зажимы, 2 x 2,5 мм²гибкий без наконечника
- Рабочая температура окружающей среды
- -20-65 °C
- Гарантия
- 18 months
- Напряжение испытания изоляции
- 2.5 кВ
- Порог пониженного напряжения управления
- 300-430 В
- Отклонение задержки
- Состояние выходного реле
- сработал, налицо состояние аварии
- Погрешность задержки срабатывания
- 10 точка
- Отклонение порога переключения
- Погрешность уставки срабатывания реле
- +/-3 %
- Тип задержки
- без
- Параметры, контролируемые реле
- порядок чередования фаз обнаружение минимального напряжения обнаружение обрыва фазы
- Задержка пуска после включения питания
- 650 мс
- Описание зажимов iso n°2
- (L1-L2-L3)CO (11-12-14)OC (21-22-24)OC ALT
- Выходные контакты
- 2 переключающ.
- Диапазон измерения
- 290...484 V
- Коммутационная способность, ма
- 10 мА в 12 В
- Количество кабелей
- 2
- Импульс напряжения без поглощения мощности
- 4.8 кВ
- Гистерезис
- 5-5 % фиксированный порог снятия напряжения
- Помеха излучаемая/наведенная
- CISPR22 класс A CISPR11 группа 1- класс A
- Директивы
- 73/23/EEC — директива о низковольтном оборудовании 89/336/EEC - электромагнетическое соответствие
- Коммутационное напряжение
- 250 В пер. ток
- Описание зажимов iso n°1
- ALT (25-26-28)OC (L1-L2-L3)CO (15-16-18)OC
- Материал контактов
- посеребренные никелевые контакты 90/10
- Рабочее положение
- любое положение без ухудшения номинальных значений
- [ith] условный тепловой ток на открытом воздухе
- 8 А
- Макс. коммутируемое напряжение
- 440 В переменный ток
- Стойкость к электромагнитным полям
- 10 В/м в соответствии с МЭК 61000-4-3 уровень 3
- Стойкость к коммутационным помехам
- 2 кВ в соответствии с МЭК 61000-4-4 уровень 3
- Стойкость к электростатическому разряду
- 6 кВ контакт в соответствии с МЭК 61000-4-2 уровень 3 8 кВ воздух в соответствии с МЭК 61000-4-2 уровень 3
- Ударопрочность
- 15 gn для 11 мс в соответствии с IEC 60068-2-27
- Виброустойчивость
- 0,35 мс (частота= 10-55 Гц) в соответствии с IEC 60068-2-6
- Тип контактов
- 2 переключающ.
- Электромагнитная совместимость
- электростатический разряд - контрольный уровень: 6 кВ (разряд при контакте)уровень 3 в соответствии с IEC 61000-4-2 электростатический разряд - контрольный уровень: 8 кВ (выброс воздуха)уровень 3 в соответствии с IEC 61000-4-2 стойкость к электростатическому разряду - контрольный уровень: 6 кВ (контакт) в соответствии с МЭК 61000-4-2 уровень 3 стойкость к электростатическому разряду - контрольный уровень: 8 кВ (воздух) в соответствии с МЭК 61000-4-2 уровень 3
- Механическая износостойкость
- 30000000 циклы
- Категория перенапряжения
- III в соответствии с IEC 60664-1
- Относительная влажность
- 15-85 % 3K3 в соответствии с IEC 60721-3-3
- Момент затяжки
- 0.6-1.1 Н-м
- Описание полюсов
- 3P
- Степень загрязнения
- 3 в соответствии с IEC 60664-1
- Стандарты
- EN/IEC 60255-6
- Код совместимости
- RM4
- Шаг 9 мм
- 43587
- [ui] номинальное напряжение изоляции
- 500 В в соответствии с IEC
