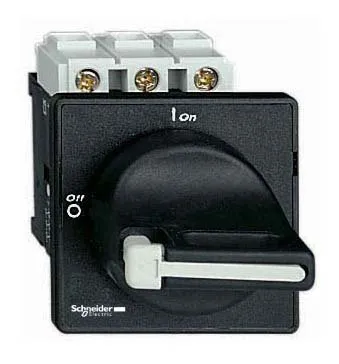

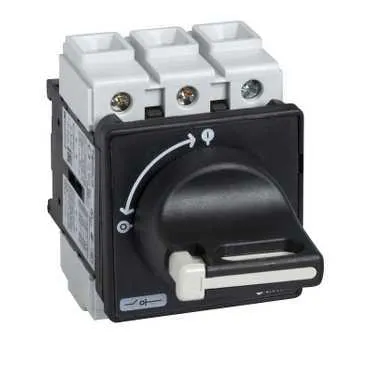

РАЗМЫК.ПЕРЕКЛ 20А - VBD01
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
- Уровень производительности
- высокая эффективность
- [up] номинальное импульсное выдерживаемое на
- 8 кВ
- [ith] условный тепловой ток на открытом возду
- 20 А
- [ithe] условный тепловой ток в щите
- 16 А
- [icm] номинальная включающая способность (на кз)
- 1 кА в 400 В при Ipeak
- Вес нетто
- 0.215 кг
- Цвет передней панели рукоятки
- черный
- Механическая стойкость
- вибрации 10…150 Гц (1 gn) в соответствии с IEC 60068-2-6 удары 11 мс (30 g (ном.)) в соответствии с IEC 60068-2-27
- [ie] номинальный рабочий ток
- 11 А AC-23 Ue: 400 В
- Гарантированное отключение
- да
- Тип продукта
- Выключатель-разъединитель
- Размеры основания
- 60 x 60 mm
- Способ установки
- отверстие с 22.5 мм для ручка
- Маркировка
- 0 - 1
- Краткое название устройства
- VBD
- [icw] номинальный кратковременно допустимый ток
- 300 А в 400 В продолжительность: 1 с
- Сертификаты
- CCC CSA GL UL UKCA
- Электрическая износостойкость
- 100000 циклы AC-21 30000 циклы DC-1...5
- Степень защиты ip
- IP20 в соответствии с МЭК 60529 IP65
- Соединения – клеммы
- Силовая цепь: винтовой зажим кабель 10-10 мм² - жесткость кабеля: жесткий кабель Силовая цепь: винтовой зажим кабель 6-6 мм² - жесткость кабеля: гибкий - С кабельным наконечником
- Рабочая температура окружающей среды
- -20-50 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- TeSys
- Код совместимости
- главный выключатель-разъединитель
- Номинальный условный ток короткого замыкания
- 10 кА в 400 В - соответствующий предохранитель 20 А aM 10 кА в 400 В - соответствующий предохранитель 20 А GG
- Блокировка поворотной рукоятки навесными замками
- 1 - 3 навесных замка 4-8 мм
- Включающая способность
- 200 A в 400 В AC-21A 200 A в 400 В AC-22A 200 A в 400 В AC-23A
- Повторно-кратковременный режим, класс
- 30
- Номинальная рабочая мощность, вт
- 11 кВт в 690 В (AC-23A) 3 кВт в 230...240 В (AC-3) 4 кВт в 400...415 В (AC-3) 5.5 кВт в 500 В (AC-3) 7.5 кВт в 500 В (AC-23A) 7.5 кВт в 690 В (AC-3) 4 кВт в 230...240 В (AC-23A) 5.5 кВт в 400...415 В (AC-23A)
- Состав устройства
- выключатель нагрузки ручка
- Способ установки поворотной рукоятки
- прямая
- Цвет рукоятки
- черный
- Защитное исполнение
- TC
- Тип контактов
- 3 НО
- Тип сети
- Постоянный ток (DC) Переменный ток
- Механическая износостойкость
- 100000 циклы
- Отключающая способность
- 200 А в 400 В (AC-21A) 200 А в 400 В (AC-22A) 200 А в 400 В (AC-23A)
- Область применения
- Профилактическое обслуживание
- Тип управления
- Поворотная рукоятка
- Момент затяжки
- Силовая цепь: 2.1-2.1 Н·м - винтовой зажим
- Огнестойкость
- 960 °C в соответствии с IEC 60695-2-1
- Стандарты
- МЭК 60947-3
- [ue] номинальное рабочее напряжение
- 690 В Переменный ток 50/60 Гц
- Описание полюсов
- 3P
- Монтажная опора
- ручка: дверь выключатель: дверь
- Наименование продукта
- TeSys VARIO
- Серия SE
- TeSys
Размыкающий переключатель 20А. диапазон: TeSys
- наименование изделия: TeSys ВARIO
- краткое название устройства: ВBD
- уровень производительности: высокая эффективность
- тип контактов: 3 Нпеременный ток, постоянный ток
- способ установки поворотной рукоятки: прямая
- цвет рукоятки: черный
- цвет передней панели рукоятки: черный
- гарантированное отключение: Да.
Преимущества: Широкая гамма средств контроля безопасности, отличающаяся простотой эксплуатации и установки, компактностью и эргономичным дизайном, отвечающим вашим требованиям к пуску и останову электродвигателей.
Применения: Любое оборудование требует использования пускателей прямого включения напряжения для запуска и останова электродвигателей, снятие нагрузки с управляющей цепи оборудования.
