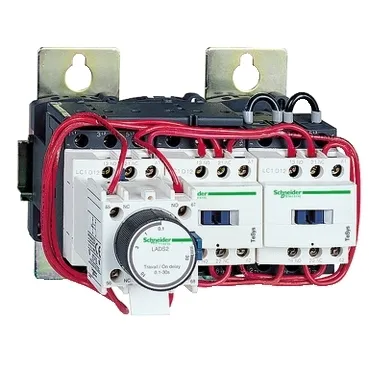

ПУСКАТ. ЗВЕЗДА-ТРЕУГ. D,150A,220V50ГЦ. - LC3D150M7A64
Артикул:
LC3D150M7A64
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 12.1 кг
- Сертификаты
- UL LROS (Lloyds register of shipping) GL ГОСТ DNV BV CSA CCC RINA
- Электрическая износостойкость
- 0.85 млн. циклов 150 А AC-3 при Ue
- Механическая стойкость
- вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 g (ном.) в течение 11 мс удары контактор разомкнут: 6 g (ном.) в течение 11 мс
- Состав полюсных контактов
- 3 3 Н.О.
- Максимальная частота коммутации
- 30 цикл/ч в
- [up] номинальное импульсное выдерживаемое напряжение
- 8 кВ в соответствии с МЭК 60947
- Тип продукта
- пускатель "звезда-треугольник"
- Комплектация изделия
- С выполненным электромонтажом
- Краткое название устройства
- LC3D
- Температура окружающей среды при хранении
- -60-80 °C
- [ie] номинальный рабочий ток
- 150 А 60 °C) в
- Степень защиты ip
- IP20 Передняя панель в соответствии с МЭК 60529
- Соединения – клеммы
- силовая цепь: разъем 1 10-120 мм² - жесткость кабеля: Гибкий Без наконечника цепь управления: разъем 2 1-2.5 мм² - жесткость кабеля: Гибкий С кабельным наконечником цепь управления: разъем 1 1-2.5 мм² - жесткость кабеля: жесткий кабель Без наконечника цепь управления: разъем 2 1-2.5 мм² - жесткость кабеля: жесткий кабель Без наконечника силовая цепь: разъем 2 10-50 мм² - жесткость кабеля: Гибкий Без наконечника силовая цепь: разъем 1 10-120 мм² - жесткость кабеля: Гибкий С кабельным наконечником силовая цепь: разъем 2 10-50 мм² - жесткость кабеля: Гибкий С кабельным наконечником силовая цепь: разъем 1 10-120 мм² - жесткость кабеля: жесткий кабель Без наконечника силовая цепь: разъем 2 10-50 мм² - жесткость кабеля: жесткий кабель Без наконечника цепь управления: разъем 1 1-2.5 мм² - жесткость кабеля: Гибкий Без наконечника цепь управления: разъем 2 1-2.5 мм² - жесткость кабеля: Гибкий Без наконечника цепь управления: разъем 1 1-2.5 мм² - жесткость кабеля: Гибкий С кабельным наконечником
- Рабочая температура окружающей среды
- -40-70 °C при Uc
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- TeSys D TeSys
- Сопротивление изоляции
- > 10 МОм для цепь сигнализации
- Коммутационное напряжение
- 17 В для цепь сигнализации
- Тип блокировки
- механический
- Тип вспом. контактов
- механически связанный в соответствии с IEC 60947-5-1 3 1 Н.О. + 1 Н.З. дублирующий контакт в соответствии с IEC 60947-4-1 3 1 Н.З.
- Категория перенапряжения
- III
- Монтажная опора
- монтаж на панель
- Частота цепи сигнализации
- 25...400 Гц
- [ui] номинальное напряжение изоляции
- силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный цепь сигнализации: 600 В CSA сертифицированный цепь сигнализации: 600 В UL сертифицированный силовая цепь: 1000 В в соответствии с IEC 60947-4-1 цепь сигнализации: 1000 В в соответствии с МЭК 60947-1
- Время без перекрытия
- 1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
- Технология использования катушек
- без встроенного модуля защиты от перегрузок
- Защитное исполнение
- TH в соответствии с IEC 60068-2-30
- Теплоотдача
- 3-4.5 Вт в 50/60 Гц
- Потребляемая мощность при удержании, в·а
- 2-18 В·А 60 Гц 0.9 20 °C) 2-18 В·А 50 Гц 0.9 20 °C)
- Пределы напряжения цепи управления
- отпускание: 0,3...0,5 Uc в 50/60 Гц 55 °C) находится в состоянии работы: 0,8...1,15 Uc в 50/60 Гц 55 °C)
- Тип цепи управления
- пер. ток в 50/60 Гц
- Минимальный коммутируемый ток
- 5 мА для цепь сигнализации
- Продолжительность пуска
- 30 s
- Мощность двигателя, квт
- 132 кВт в 380/400 V Переменный ток 50/60 Гц 132 кВт в 415 V Переменный ток 50/60 Гц 147 кВт в 440 V Переменный ток 50/60 Гц 75 кВт в 220/230 V Переменный ток 50/60 Гц
- [ue] номинальное рабочее напряжение
- силовая цепь:
- Стандарты
- EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 CSA C22.2 № 14 IEC 60947-5-1 UL 508
- Механическая износостойкость
- 8 млн. циклов
- Вспом. контакты, доступные на каждом контакторе
- 1 Н.З. для KM1 звезда контактор 1 Н.З. для KM2 линейный контактор 1 Н.О. для KM3 дельта контактор
- Рабочая высота
- 3000 м без ухудшения номинальных значений
- Потребляемая мощность при срабатывании
- 280-350 В·А 60 Гц 0.9 20 °C) 280-350 В·А 50 Гц 0.9 20 °C)
- Категория применения
- AC-3
- Применение контактора
- управление электродвигателем
- Напряжение цепи управления
- 220 В Переменный ток 50/60 Гц
- Момент затяжки
- силовая цепь: 12 Н-м - разъем - с помощью отвертки гнездо Ø 6...8 мм цепь управления: 1.2 Н-м - разъем - с помощью отвертки плоск. Ø 6 мм цепь управления: 1.2 Н-м - разъем - с помощью отвертки Philips No 2
- Огнестойкость
- V1 в соответствии с UL 94 850 °C в соответствии с МЭК 60695-2-1
- Описание полюсов
- 3 3P
- Степень загрязнения
- 3
- Наименование продукта
- TeSys D
- Серия SE
- TeSys
Описание
Пусковая катушка звезда-треугольник D,150A,220V50ГЦ. диапазон: TeSys
- наименование изделия: TeSys D
- тип устройства или его аксессуаров: пускатель ;звезда-треугольник
- краткое название устройства: LC3D
- применение контактора: управление электродвигателем
Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV2 имеют ширину 45 мм и классифицируются в зависимости от отключающей способности и типа управления.
Применения: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие
