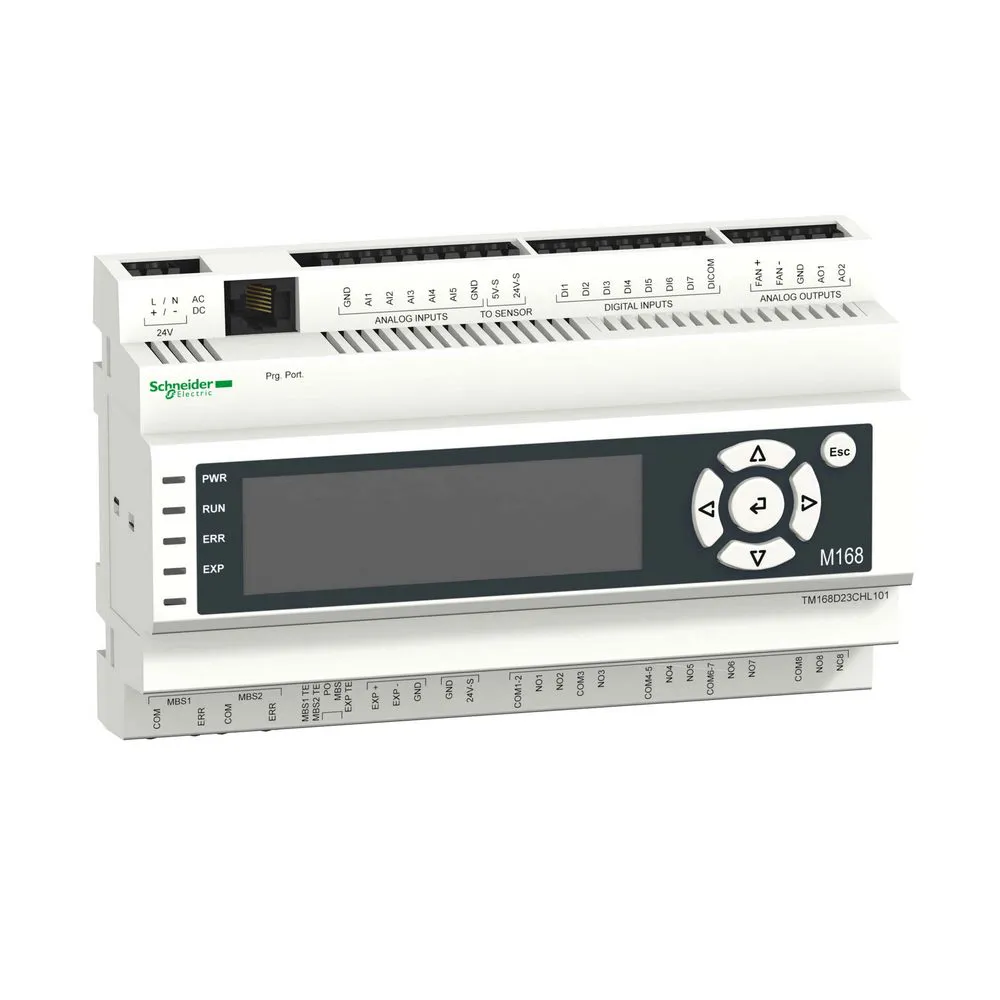

Программируемый логический контроллер с дисплеем для чиллеров 23 вх/вых, Modbus - TM168D23CHL101
Артикул:
TM168D23CHL101
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Количество портов
- 1 Modbus RJ45connector ведомый,скорость передачи : 1,2...57,6 кбит/с 1 Modbus RJ45connector ведущий/ведомый,скорость передачи : 1,2...57,6 кбит/с 1 шина расширения клеммный блокconnector ведущий/ведомый
- Ток нагрузки
- 8 А при 24...250 V переменный ток 8 А при 5...30 V постоянный ток 5 А при 5...30 V постоянный ток 5 А при 24...250 V переменный ток
- Рабочая частота, гц
- <= 0.1 Гц - рабочий ток для дискретный выход 5 мА <= 10 Гц - холостой ход для дискретный выход 8 мА <= 20 Гц - холостой ход для дискретный выход 5 мА <= 0.1 Гц - рабочий ток для дискретный выход 8 мА
- Входная частота
- 47 Гц...63 кГц для дискретный вход(с)
- Кол-во вх/вых.
- 7 дискретный вход(с) 1 специальный выход PWM(с) 2 configurable analog output(с) 8 дискретный выход(с) 5 конфигурируемый аналоговый вход(с)
- С маркировкой
- CE
- Пределы частоты сети
- 47...63 Гц
- Номер аналогового входа
- 5
- Протокол порта обмена данными
- Modbus
- Вариант
- Готов к использованию без ПК
- Количество дискретных входов
- 7
- Количество дискретных выходов
- 3 (5 мА) 5 (8 мА)
- Ток дискретного выхода
- 5 мА для релейный выход 8 мА для релейный выход
- Тип аналогового выхода
- Ток 0-20 мA или 4-20 мA - разрешение: 0.05 мА Напряжение 0...10 V - разрешение: 0,01 В
- Номер аналогового выхода
- 2
- Тип подключения
- Датчик температуры -100...+200 °C - разрешение: 0,5 °C - Pt 1000 зонд Датчик температуры -50...+120 °C - разрешение: 0,1 °C - NTC зонд Датчик температуры -50...+150 °C - разрешение: 0,1 °C - PTC зонд Напряжение номинальный 0...10 В или 0...5 В - разрешение: 0,01 В Ток 0...20 мA/4...20 мA - разрешение: 0,01 мА
- Активное сопротивление нагрузки
- >= 1000 Ом напряжение 40...300 Ом ток
- Потребляемая мощность, вт
- <= 22 Вт
- Длина кабеля
- <= 30 м для блок питания <= 1 м для Аналоговый выход PWM <= 30 м для конфигурируемый аналоговый выход <= 100 м для изолированный цифровой вход отсутствует <= 100 м для встроенный датчик PS <= 30 м для подача для дистанционного дисплея <= 1000 м для шина SL2 <= 100 м для аналоговый вход <= 100 м для изолированный цифровой вход <= 1000 м (2 кабеля с витыми парами) для шина расширения <= 1000 м для шина SL1 <= 3 м (USB) для Программное средство ПК <= 100 м для релейный цифровой выход <= 3 м (TTL) для Программное средство ПК
- Часы реального времени
- С часы, отклонение часов <= 30 с/месяц
- Резервируемые данные
- Дата и час (встроенная батарея автономность: 3 суток)
- Размер памяти
- 544 Кбайт
- Мин. нагрузка
- 10 мА при 12 В
- Абсолютная погрешность измерения
- -5 %...+2 % от полной шкалы 1...5 кОм для аналоговый выход, напряжение +/- 3 % от полной шкалы для аналоговый выход, токовый +/- 0,5 % полной шкалы для аналоговый вход +/- 2 % от полной шкалы > 5 кОм для аналоговый выход, напряжение
- Значение младшего значащего бита
- 0,07 °C для аналоговый вход, NTC 0,5 °C для аналоговый вход, Pt 1000 5 мВ для аналоговый вход, напряжение 10 мВ для аналоговый выход, напряжение 0,02 мА для аналоговый выход, токовый 0,01 мА для аналоговый вход, токовый
- Тип дискретных входов
- "приемник" или "источник" (положительн./отрицательн.)
- Потребляемая мощность, ва
- 30 В·А при 24 В
- Служба обмена данными
- Синхронизация открытого коллектора по подаче питания переменного тока
- Высота хранения
- 0...3048 м
- Пределы напряжения питания
- 20.4...27.6 В
- Входной импеданс
- <= 10 кОм для дискретный вход(с)
- Тип напряжения дискретного входа
- Переменный/постоянный ток
- Напряжение дискретного входа
- 24 V
- Тип дисплея
- Интегрированный ЖК-дисплей
- Применение изделия
- Кондиционер, воздушное охлаждение
- Питание датчика
- 18...36 В пост. Тока 4.4...5 В пост. Тока
- Электрическое соединение
- 1 съемный клеммный блок с винтовыми зажимами (3 клеммы) для дискретный выход (NO8, NC8, COM8) 1 съемный клеммный блок с винтовыми зажимами (2 клеммы) для выход вентилятора (FAN+, FAN-) 1 съемный клеммный блок с винтовыми зажимами (5 клеммы) для дискретный выход (NO1 - NO3, COM 1-2, COM 3) 1 съемный клеммный блок с винтовыми зажимами (2 клеммы) для блок питания (L/+, N/-) 1 съемный клеммный блок с винтовыми зажимами (8 клеммы) для дискретный вход (DI1 - DI7, COM) 1 съемный клеммный блок с винтовыми зажимами (6 клеммы) для дискретный выход (NO4 - NO7, COM 6-7, COM 4-5) 1 съемный клеммный блок с винтовыми зажимами (9 клеммы) для аналоговый вход (AI1 - AI5, GND, +5 В, 24 В) 1 съемный клеммный блок с винтовыми зажимами (3 клеммы) для аналоговый выход (AO1, AO2, GND) 1 съемный клеммный блок с винтовыми зажимами (5 клеммы) для шина расширения (+24 В, GND, CAN-, CAN+)
- Предельный уровень коммутации напряжения в состоянии 0
- <= 10 В для дискретный вход(с)
- Предельный уровень коммутации напряжения в состоянии 1
- > 15 В для дискретный вход(с)
- Ударопрочность
- 15 gn для 11 мс
- Виброустойчивость
- Постоянная амплитуда 1 g (ном.) 8.4...150 Гц Постоянная амплитуда 3,5 мм 5...< 8.4 Гц
- Тип защиты
- Защита от перегрузки для аналоговый выход, напряжение Защита от включения с обратной полярностью для блок питания Защита от включения с обратной полярностью для аналоговый вход, напряжение
- Время отклика
- 5 ms вкл. размыкание для дискретный выход 8 мА 4 ms вкл. размыкание для дискретный выход 5 мА 8 ms вкл. замыкание для дискретный выход 5 мА 10 ms вкл. замыкание для дискретный выход 8 мА
- Тип контактов
- 7 НО для дискретный выход(с) 1 переключающ. для дискретный выход(с)
- Механическая износостойкость
- >= 10000000 циклы для релейный выход
- Номинальное напряжение питания [us]
- 24 V 20...40 В постоянный ток
- Рабочая высота
- 0...2000 м
- Частота сети
- 50/60 Гц
- Стойкость к кратковременным исчезновениям напряжения питания
- 10 мс
- Электрическая прочность
- >= 120000 циклы DC-12 ток торможения: 8 А при 30 В, 2 А >= 120000 циклы DC-12 ток торможения: 5 А при 30 В, 2 А >= 300000 циклы AC-12 ток торможения: 8 А при 250 V, 2.5 А >= 6000 циклы DC-13 ток торможения: 8 А при 24 В, 2 А, L/R = 300 мс >= 200000 циклы DC-13 ток торможения: 5 А при 24 В, 1 А, L/R = 48 мс >= 6000 циклы AC-15 ток торможения: 8 А при 250 V, 3 А, cos phi = 0.3 >= 50000 циклы AC-15 ток торможения: 5 А при 250 V, 3 А, cos phi = 0.4 >= 300000 циклы AC-12 ток торможения: 5 А при 250 V, 2.5 А
- Температура окружающего воздуха при хранении
- -30...70 °C
- Рабочая температура
- -10...55 °C для UL соответствие -10...60 °C
- Инструкция по утилизация
- Доступен
- Экологический профиль продукта
- Доступен
- Относительная влажность
- 5...95 % без образования конденсата
- Cтепень защиты ip
- IP20 IP40 - лицевая панель
- Сигнализация
- 1 светодиод красный для пользователь 1 светодиод красный для состояние аварии 1 светодиод красный для шина расширения 1 светодиод зеленый для RUN 1 светодиод зеленый для PWR
- Степень загрязнения
- 2
- Регламент reach
- Продукт не содержит превышающее норму количество особо опасных веществ
- Директива rohs
- Соответствует
- Статус предложения
- Продукт категории Green Premium
- Сертификация
- UL 60730-1A RoHS REACH CSA 60730-1
- Стандарты
- EN/IEC 60730-1 EN/IEC 61000-6-3 EN/IEC 61000-6-1
- Масса продукта
- 0.576 кг
- Монтажная опора
- 35 мм симметричная DIN-рейка
- Тип изделия или компонента
- Базовый контроллер
- Семейство продуктов
- Логический контроллер Modicon M168
