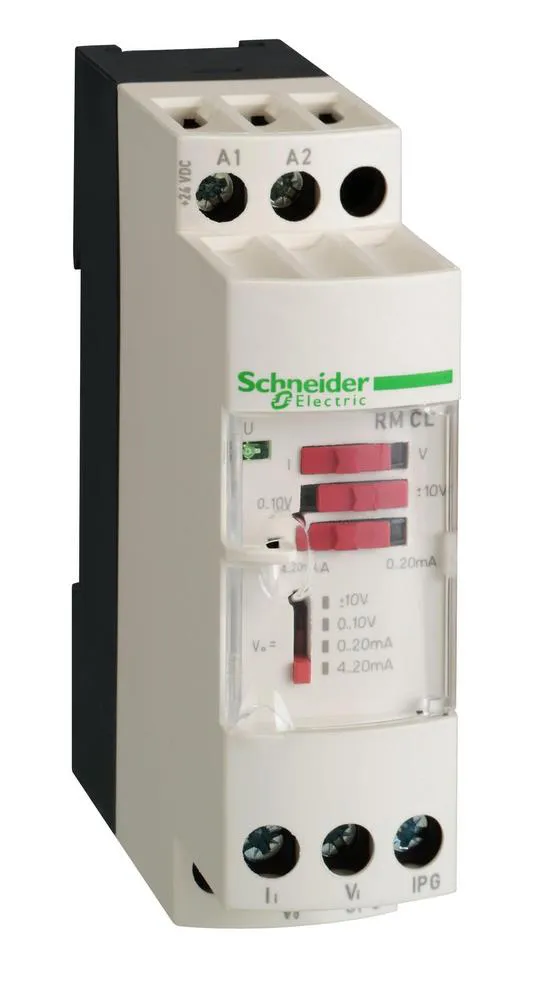

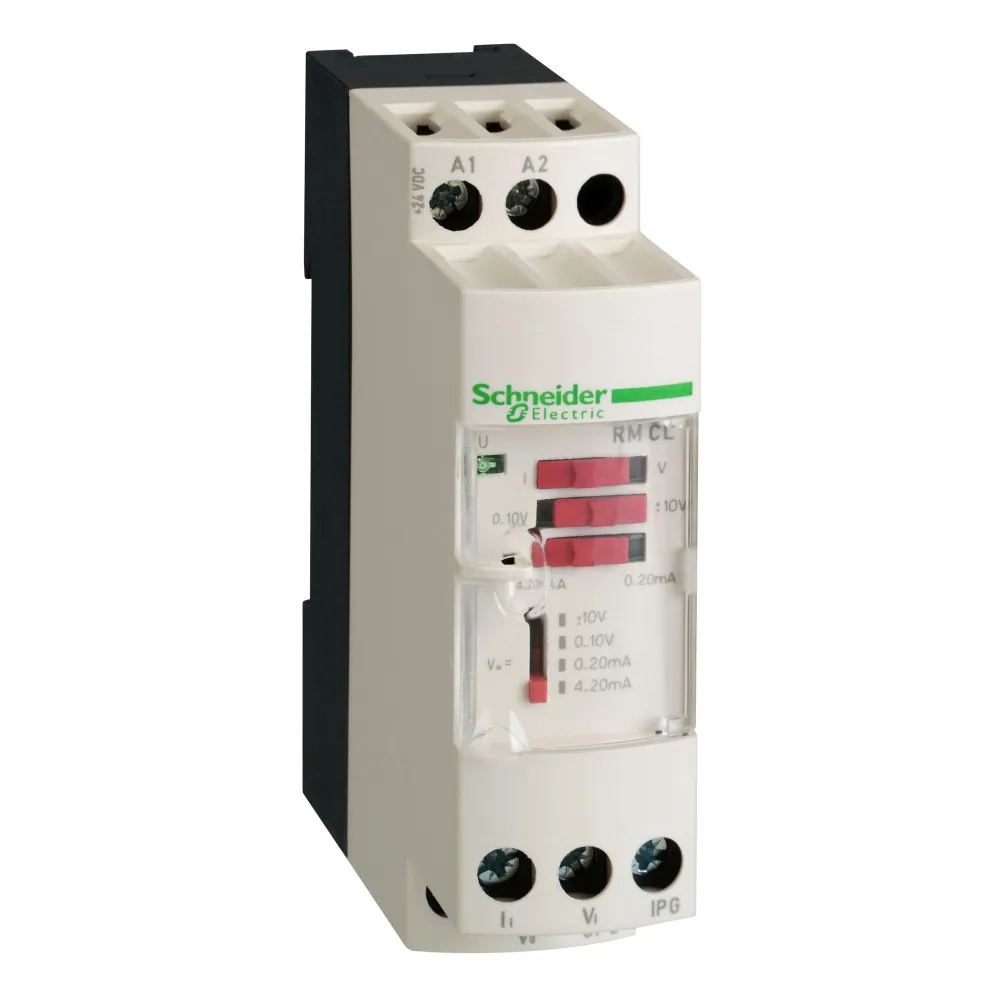

ПРЕОБРАЗОВАТЕЛЬ ИЗОЛИР 0-20MA 0-10В - RMCL55BD
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
- Вес нетто
- 0.12 кг
- Температура окружающей среды
- 0-50 °C монтаж в ряд 0-60 °C 2 см зазор
- Емкость зажимного соединения
- 2 x 1,5 мм² 1 x 2,5 мм²
- Тип продукта
- преобразователь напряжение/ток
- Способ установки
- винтами (монтажная плата) защелкивающ. (35 мм симметричная DIN-рейка)
- Маркировка
- CE
- Температура окружающей среды при хранении
- -40-85 °C
- Локальная индикация
- питание включено: светодиод (зеленый)
- Сертификаты
- UL GL CSA
- Степень защиты ip
- IP20 (клеммный блок) IP50 (корпус)
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Напряжение аналогового выхода
- 11...15 В, выбранный выход - 10...10 В, когда нет входа или проволочный вход нарушен, выбранных вход напряжение 11...15 В, выбранный выход 0...10 V, когда нет входа или проволочный вход нарушен, выбранных вход напряжение -15...0 В, выбранный выход 0...20 mA, когда нет входа или проволочный вход нарушен, выбранных вход ток -15...0 В, выбранный выход 4...20 mA, когда нет входа или проволочный вход нарушен, выбранных вход ток
- Серия
- Zelio Analog
- Ток аналогового выхода
- 22-30 мА, выбранный выход 0...20 mA, когда нет входа или проволочный вход нарушен, выбранных вход напряжение 22-30 мА, выбранный выход 4...20 mA, когда нет входа или проволочный вход нарушен, выбранных вход напряжение -30-0 мА, выбранный выход 0...20 mA, когда нет входа или проволочный вход нарушен, выбранных вход ток 4-30 мА, выбранный выход 4...20 mA, когда нет входа или проволочный вход нарушен, выбранных вход ток
- Температурный коэффициент
- 200 млн-1/°C
- Погрешность измерения
- +/- 10 % полной шкалы в 20 °C (электромагн. помеха напряженностью 10 В/м) +/- 1 % полной шкалы в 20 °C
- Помеха излучаемая/наведенная
- CISPR22 группа 1- класс A CISPR11
- Данные о безопасности и надежности
- B10d = 20000 MTTFd = 21.6 лет
- Тип аналогового выхода
- ток 0...20 mA = 100 kOhm переключаемый
- Повторяемость позиционирования
- +/- 0,2 % полной шкалы в 20 °C +/- 0,6 % полной шкалы в 60 °C
- Тип подключения
- ток 0...20 mA ток 4...20 mA напряжение +/- 10 V постоянный ток напряжение 0...10 V постоянный ток
- Выдерживаемая импульсная помеха
- 0.5 кВ в течение 1,2/50 мкс в соответствии с IEC 61000-4-5
- Стойкость к коммутационным помехам
- 1 кВ в соответствии с IEC 61000-4-4 (на входе-выходе) 2 кВ в соответствии с IEC 61000-4-4 (в цепи питания)
- Стойкость к электростатическому разряду
- 6 кВ (в контакте) в соответствии с IEC 61000-4-2 уровень 3 8 кВ (в воздухе) в соответствии с IEC 61000-4-2 уровень 3
- Потребляемый ток
- Ударопрочность
- 50 gn для 11 мс в соответствии с IEC 60068-2-27
- Виброустойчивость
- 5 gn (частота= 10-100 Гц) в соответствии с IEC 60068-2-6
- Тип защиты
- защита от включения с обратной полярностью на выходе защита от короткого замыкания на выходе защита от перенапряжения на выходе (+/- 30 В)
- Номинальное напряжение питания [us]
- 24 В пост. ток +/- 20 %, гальв. развязанный
- Момент затяжки
- 0.6-1.1 Н-м
- Огнестойкость
- 850 °C в соответствии с МЭК 60695-2-1 850 °C в соответствии с UL
- Степень загрязнения
- 2 в соответствии с IEC 60664-1
- Стандарты
- МЭК 60947-1 IEC 60584-1
- [ui] номинальное напряжение изоляции
- 2 кВ
- Серия SE
- Компоненты управления
Аналоговые преобразователи и передатчики семейства Zelio просты в установке благодаря заранее выполненным соединениям с вводами и выводами. Защита выводов от инверсии полярности, короткого замыкания и перенапряжения, а также автоматическое обнаружение разрывов замкнутых цепей обеспечивают эффективность работы и надежность Zelio.
Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность.
Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.
