МОДУЛЬ БЕЗОПАСНОСТИ V=0 ~115В - XPSVNE3442HSP
Артикул:
XPSVNE3442HSP
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Способ монтажа
- 35 мм симметричная DIN-рейка
- Максимальная потребляемая мощность [ва]
- 7.5 В·А
- Вес нетто
- 0.6 кг
- Сертификаты
- CSA TÜV UL
- Назначение продукта
- для питания двигателя > 60 Гц
- Тип продукта
- модуль безопасности Preventa
- Температура окружающей среды при хранении
- -25-85 °C
- Локальная индикация
- 4 светодиода
- [up] номинальное импульсное выдерживаемое напряжение
- 4 кВ категория перенапряжения III в соответствии с IEC 60947-5-1 4 кВ категория перенапряжения III в соответствии с DIN VDE 0110 части 1 и 2
- Степень защиты ip
- IP20 (зажимы) в соответствии с EN/IEC 60529 IP40 (шкаф) в соответствии с EN/IEC 60529
- Соединения – клеммы
- зажимы с невыпадающ. винтами, съемный клеммный блок гибкий кабель: 0,2...1,5 мм² Без наконечника, 2-проводн. зажимы с невыпадающ. винтами, съемный клеммный блок гибкий кабель: 0,2...2,5 мм² Без наконечника, 1 провод зажимы с невыпадающ. винтами, съемный клеммный блок гибкий кабель: 0,25...1 мм² с кабельным наконечником, без окантовки, 2-проводн. зажимы с невыпадающ. винтами, съемный клеммный блок гибкий кабель: 0,25...2,5 мм² с кабельным наконечником, с окантовкой, 1 провод зажимы с невыпадающ. винтами, съемный клеммный блок гибкий кабель: 0,25...2,5 мм² с кабельным наконечником, без окантовки, 1 провод зажимы с невыпадающ. винтами, съемный клеммный блок гибкий кабель: 0,5...1,5 мм² с кабельным наконечником, с двойной окантовкой, 2-проводн. зажимы с невыпадающ. винтами, съемный клеммный блок жесткий кабель кабель: 0,2...1 мм² Без наконечника, 2-проводн. зажимы с невыпадающ. винтами, съемный клеммный блок жесткий кабель кабель: 0,2...2,5 мм² Без наконечника, 1 провод
- Рабочая температура окружающей среды
- -10-55 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Порог обнаружения на входе
- 0,01...0,1 В
- Минимальное выходное напряжение
- 17 В для релейный выход
- Кол-во дополнительных цепей
- 2 полупроводниковых выхода
- Данные о безопасности и надежности
- MTTFd = 124,1 года в соответствии с EN/ISO 13849-1 DC > 99 % в соответствии с EN/ISO 13849-1 PFHd = 9,26E-9 1/ч в соответствии с EN/IEC 62061
- Наименование модуля защиты
- XPSVNE
- Серия
- автоматизированная система безопасности Preventa
- Входное напряжение
- 500 В действ.
- Стандарты
- EN/IEC 60947-5-1 EN/IEC 60204-1
- Соответствующий номинал предохранителя
- 4 А gG для релейный выход в соответствии с EN/МЭК 60947-5-1, DIN VDE 0660 часть 200
- [ith] условный тепловой ток на открытом воздухе
- 2.5 А для релейный выход
- Уровень безопасности
- can reach PL d/category 3 в соответствии с EN/ISO 13849-1 может достигать SILCL 2 в соответствии с EN/IEC 62061
- Функция модуля
- контроль 3-фазного двигателя + привода с регул. частотой вращения контроль XPS AK контроль 3-фазного двигателя контроль 3-фазного двигателя с пуском переключением со звезды на треугольник контроль 3-фазн. двиг. с перем. числ. полюсов и перекл. со звезды на треугольн. контроль двигателя пост. тока star-delta mtr str+grd swt typ
- Применение модуля защиты
- для обнаружения полного останова
- Минимальный выходной ток
- 10 мА для релейный выход
- Тип выхода
- релейных выхода, 1 Н.О. + 1 Н.З. цепь(и), беспотенциальный
- Отключающая способность
- 1.2 А в 24 В (DC-13) постоянная времени: 50 мс для выходная цепь Н.З. реле 1.5 А в 24 В (DC-13) постоянная времени: 50 мс для выходная цепь Н.О. реле 10 мА в 48 В для цепь транзисторного выхода 20 мА в 24 В для цепь транзисторного выхода 180 В·А удержание AC-15 C300 релейный выход 1800 В·А бросок AC-15 C300 релейный выход
- Номинальное напряжение питания [us]
- 115 V пер. ток - 15...15 %
- [ui] номинальное напряжение изоляции
- 300 В (степень загрязнения 2) в соответствии с IEC 60947-5-1 300 В (степень загрязнения 2) в соответствии с DIN VDE 0110 части 1 и 2
- Серия SE
- Оборудование безопасности
Описание

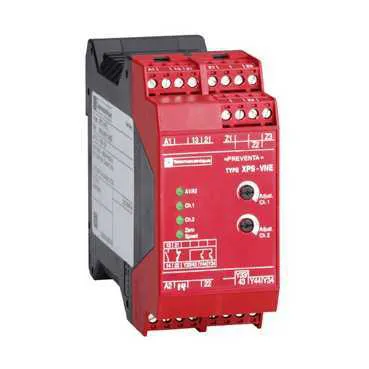

Модуль XPSVN, отслеж. нул. скорости, 115 В пост. т. для питания двиг.
- 60 Гц. серия продукта: автоматизированная система безопасности Preventa
- тип устройства или его аксессуаров: модуль безопасности Preventa
- наименование модуля защиты: XPSVNE
- применение модуля защиты: для обнаружения полного останова
Преимущества: Лучшее прогнозирование для лучшей защиты. Простые в эксплуатации, блоки обеспечения безопасности созданы на базе технологии избыточности, характерной для микропроцессоров, для обеспечения расширенных функций. Широкий ассортимент продукции обеспечивает легкость выбора модуля для контроля функции безопасности.
Применения: Все оборудование, эксплуатация которого сопряжена с потенциальной опасностью, требует защиты как оператора, так и самого оборудования.
