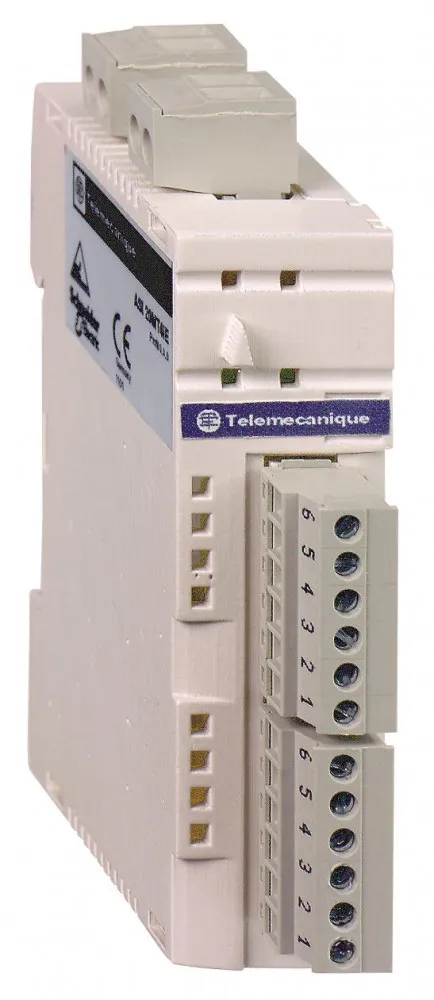

модуль ASI - ASI20MT4I3ORE
Артикул:
ASI20MT4I3ORE
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [ie] номинальный рабочий ток
- 2 А, производительность
- Степень защиты ip
- IP20 в соответствии с EN/IEC 60529
- Switching time
- 10 ms в изОТКЛ. во ВКЛ. для сторона исполнителного устройства 10 ms в из ВКЛ. в ОТКЛ. для сторона исполнителного устройства
- Current state 0 guaranteed
- Current state 1 guaranteed
- >= 6 mA (сторона датчика)
- Совместимость серий продукта
- кабельная система AS-Interface
- Тип продукта
- модульный интерфейс
- Способ установки
- 2 винтами диаметр: 3 мм в панель защелкивающ. в 35 мм симметричная DIN-рейка, рабочее положение: горизонт.
- Температура окружающей среды при хранении
- -40-85 °C
- Серия продукта
- Advantys
- Локальная индикация
- включение питания AS-Interface: 1 светодиод (зеленый) вспом. питание вкл.: 1 светодиод (зеленый) нет обмена данными AS-Interface (ровное свечение), отказ периферии (мигание): 1 светодиод (красный) состояние вх/вых.: 7 светодиодов (желтый)
- Сертификаты
- CSA AS-Interface № 52201 UL
- Гарантия
- Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
- Адресация
- расширенн. A/B
- Напряжение испытания изоляции
- 3.75 кВ между линией AS-Interface и релейными выходами в соответствии с EN/IEC 60364-4-41
- Стойкость к коммутационным помехам
- 2 кВ в соответствии с EN/IEC 61000-4-4
- Устойчивость к радиополям
- 10 В/м в соответствии с EN/IEC 61000-4-3
- Стойкость к электростатическому разряду
- 6 кВ в соответствии с EN/IEC 61000-4-2
- Материал корпуса
- поликарбонат
- Электрическое соединение
- съемный клеммный блок для сторона исполнителного устройства съемный клеммный блок для линия AS-Interface съемный клеммный блок для сторона датчика
- Биты параметров
- Не используется
- Состояние пропадания обмена данными через выходы
- state 0 если сработала сторожевая схема
- Защита от сверхтока
- без
- Минимальный выходной ток
- 10 мА
- Тепловой ток на общую точку
- 4 А (сторона исполнителного устройства)
- Тепловой ток на канал
- 2 А (сторона исполнителного устройства)
- Напряжение дискретного выхода
- Предельный уровень коммутации напряжения в состоянии 0
- < 5 В для сторона датчика
- Предельный уровень коммутации напряжения в состоянии 1
- > 11 В для сторона датчика
- Совместимость входа
- 2- или 3-проводн. PNP в соответствии с МЭК61131-2 тип 2
- Потребляемый ток
- Максимальный ток, потребляемый датчиком
- 170 мА
- Совместимость as-interface
- V2.1
- Питание
- датчик: через линию AS-Interface исполнительное устройство: через внешнее питание
- Количество дискретных выходов
- 3 реле (2 А)
- Количество дискретных входов
- 4
- Кол-во адресов
- 0-62
- Ударопрочность
- 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
- Виброустойчивость
- +/-1 mm (f = 2-13.2 Гц) 1 gn (f = 13.2-100 Гц)
- Механическая износостойкость
- 20000000 циклы
- Номинальное напряжение питания [us]
- 26.5...31.6 V пост. ток для линия AS-Interface
- Рабочая температура
- -20-60 °C
- Категория перенапряжения
- II в соответствии с EN/IEC 60664-1
- Огнестойкость
- V0 в соответствии с UL 94
- Степень загрязнения
- 2 в соответствии с EN/IEC 60664-1
Описание
модуль ASI. серия продукта: Advantys - тип устройства или его аксессуаров: модульный интерфейс - адресация: расширенн. A/B - питание: через внешнее питание для исполнительное устройство, через линию AS-Interface для датчик - ??????? AS-i: S7.A.7.0. Преимущества: .. применения: ..
