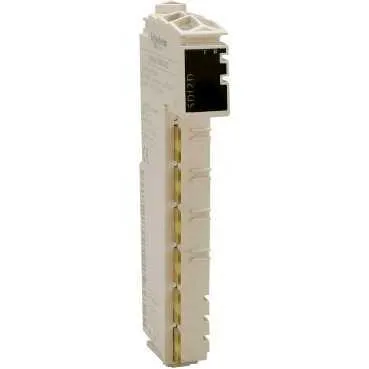

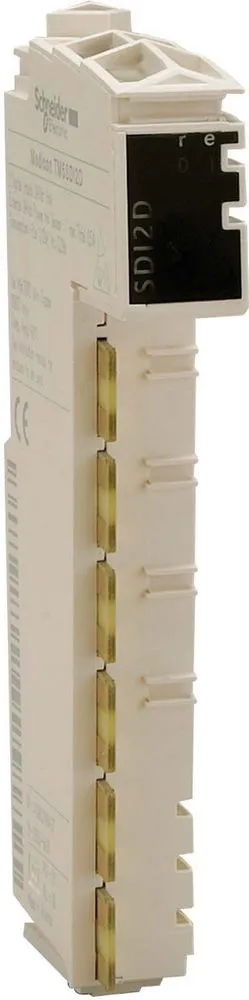

МОДУЛЬ 24В= 8ВХ/4ВЫХ ТРАНЗ 1ПРОВОД - TM5SDM12DT
Артикул:
TM5SDM12DT
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Максимальный ток на общий выход
- 2 А
- Предельный уровень напряжения (состояние 1)
- >= 15 В
- Предельный уровень напряжения (состояние 0)
- Максимальная мощность утечки в вт
- 1.52 Вт
- Вес нетто
- 0.025 кг
- Input filtering
- Maximum leakage current
- 5 мкА в выключенном состоянии
- Maximum voltage drop
- Совместимость серий продукта
- Modicon M258 Modicon LMC058 PacDrive LMC motion controller
- Тип продукта
- модуль дискретного вв/выв.
- Совместимость продукта
- PacDrive LMC Pro 2 контроллер перемещений PacDrive LMC Pro PacDrive LMC Eco логический контроллер
- Маркировка
- CE
- Температура окружающей среды при хранении
- -40-70 °C
- Локальная индикация
- 1 светодиод зеленый для блок питания 1 светодиод красный для блок питания 4 светодиода желтый для состояние выхода 8 светодиодов зеленый для состояние входа
- Высота над уровнем моря
- 0...2000 м
- Сертификаты
- ГОСТ Р cULus C-Tick CSA
- Степень защиты ip
- IP20 в соответствии с IEC 61131-2
- Рабочая температура окружающей среды
- -10-55 °C Без ухудшения номинальных значений (горизонтальная утановка) -10-60 °C с понижающим коэффициентом (горизонтальная утановка) -10-50 °C (вертикальная установка)
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Время срабатывания
- Серия
- Modicon TM5
- Выходной пиковый ток
- 12 А
- Напряжение дискретного входа
- 24 V
- Логика дискретного выхода
- источник
- Изоляция
- нет изоляции между каналами изоляция между каналом и шиной ~500 В (действующее значение)
- Ток дискретного входа
- 3.75-3.75 мА
- Тип дискретных входов
- "приемник"
- Тип дискретного выхода
- транзисторный
- Высота хранения
- 0-3000 м
- Пределы выходного напряжения
- 20,4...28,2 В
- Входной импеданс
- 6.4 кОм
- Пределы входного напряжения
- 20,4...28,2 В
- Тип напряжения дискретного входа
- пост. тока
- Электрическое соединение
- 1 провод
- Потребляемый ток
- 42 мА в 5 В Постоянный ток (DC) шина 21 мА в 24 В Постоянный ток (DC) все входы Вкл
- Количество дискретных выходов
- 4
- Количество дискретных входов
- 8
- Ударопрочность
- 15 gn для 11 мс
- Виброустойчивость
- 1 gn в 8.4-150 Гц в DIN-рейка 3,5 мм в 5-8.4 Гц в DIN-рейка
- Ток на канал
- 0.5 А
- Тип защиты
- защита от включения с обратной полярностью защита от короткого замыкания защита от перегрузки
- Электромагнитная совместимость
- испытание стойкости к с электролитическому разряду, 4 кВ при контакте в соответствии с EN/IEC 61000-4-2 Наведенные РЧ помехи в соответствии с EN/IEC 61000-4-6 Наведенные и излучаемые помехи в соответствии с CISPR 11 испытание стойкости к с электролитическому разряду, 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 Восприимчивость к электромагнитным полям, 1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3 Восприимчивость к электромагнитным полям, 10 В/м 80…2000МГц в соответствии с EN/IEC 61000-4-3 испытание на невосприимчивость к коммутационным поме, 1 кВ Вх/Вых в соответствии с EN/IEC 61000-4-4 испытание на невосприимчивость к коммутационным поме, 1 кВ экранированный кабель в соответствии с EN/IEC 61000-4-4 испытание на невосприимчивость к коммутационным поме, 2 кВ линии питания в соответствии с EN/IEC 61000-4-4 Тест на стойкость к импульсному перенапряжению 1,2/50 мк, 0,5 кВ дифференциальн. режим в соответствии с EN/IEC 61000-4-5 Тест на стойкость к импульсному перенапряжению 1,2/50 мк, 1 кВ общий режим в соответствии с EN/IEC 61000-4-5
- Частота коммутации
- Выходное напряжение
- 24 В пост. ток
- Относительная влажность
- 5-95 % без образования конденсата
- Степень загрязнения
- 2 в соответствии с IEC 60664
- Стандарты
- CSA C22,2 No 142 UL 508 CSA C22.2 № 213 IEC 61131-2
- Цвет
- Белый
- Серия SE
- OEM ПЛК Modicon
Описание
МОДУЛЬ 24В= 8ВХ/4ВЫХ ТРАНЗ 1ПРОВОД
Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс.
Применения: Человеко-машинные интерфейсы и системы для управления насосами
