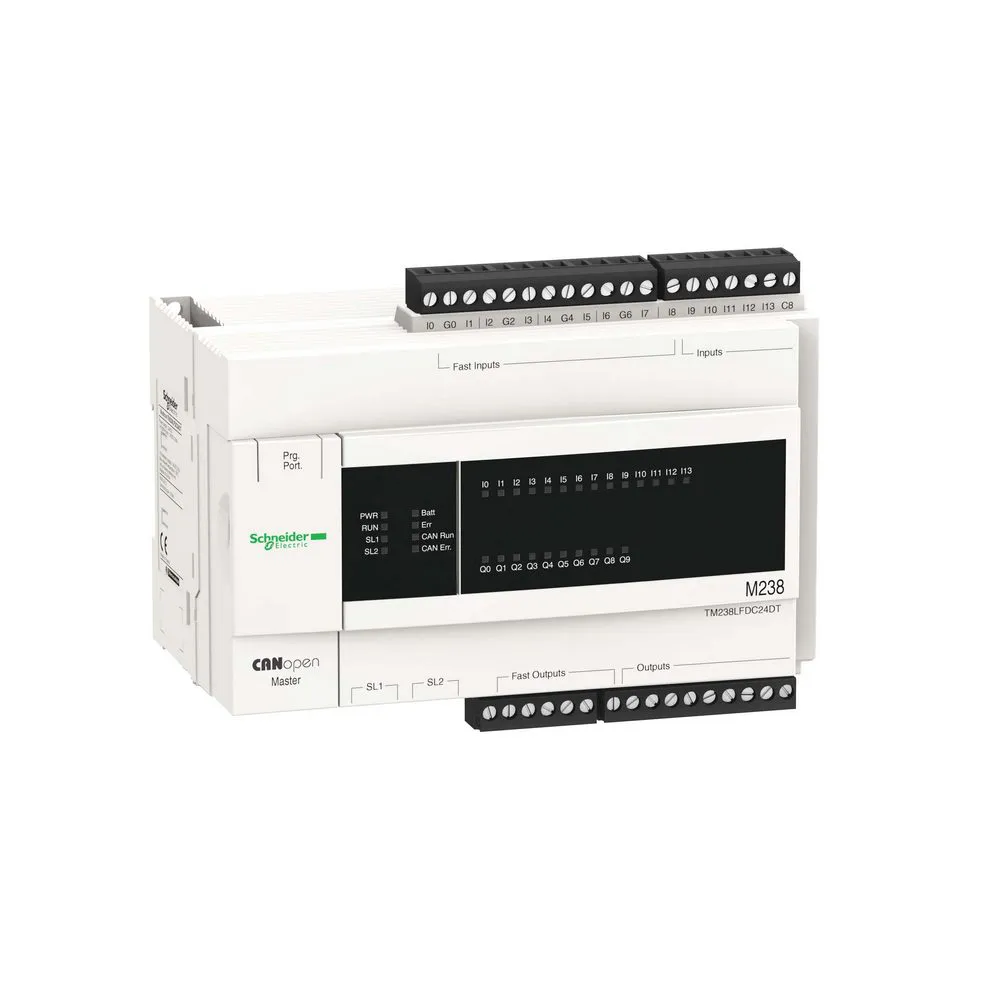

M238 24ВХ/ВЫХ CAN МАСТЕР 24В= ТИП S - TM238LFDC24DTS0
Артикул:
TM238LFDC24DTS0
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Level or class
- Class M20 <= 16 CANopen
- Дополнительная функция
- PID Обработка событий
- Распределение входов-выходов
- Чтение/запись модуль вв/выв. на монт. основании Чтение/запись вв/выв. на шине CANopen Чтение/запись вв/выв. на модулях расширения
- System overhead
- 0.15 мс управляющая задача (ШИМ, частотомер) 0.2 мс управляющая задача (выход импульсной последовательности) 0.35 мс управляющая задача (расширенный счет) 0.9 мс управляющая задача (вв/выв.) 0.15 мс управляющая задача (простой счет)
- Точное время для 1 к инструкций
- 0.3 ms 70 % булевых + 30 % арифметических с фикс. запятой
- Развязка между каналами
- Отсутствует вход 500 V для группы из 2 быстродействующих входов 500 V для обычного и быстродействующего выхода
- Резервируемые данные
- Переменные типа временной и постоянной памяти встроенная батарея 3 суток 22 гн 10 г. Переменные типа временной и постоянной памяти доп. литий-тионил хлоридная батарея (TSXPLP01) 1 год
- Описание памяти
- Встроенное ОЗУ 1000 кБ
- Кол-во модулей расширения вв/выв.
- 7
- Тип напряжения дискретного входа
- Пост. Тока
- Развязка между каналом и внутренними логическими схемами
- 500 V постоянный ток
- Функция программного обеспечения
- Применяемые функциональные блоки
- Антидребезговая фильтрация
- 1.5 мс задаваем. вход/быстродействующий вход 4 мс задаваем. вход/быстродействующий вход 12 мс задаваем. вход/быстродействующий вход 0 мс задаваем. вход/быстродействующий вход
- [ures] напряжение нулевой последовательности
- <= 2 В обычный и быстродействующий выход
- Монтажная опора
- 35 мм симметричная DIN-рейка Панель
- Защита от перегрузки
- С обычный и быстродействующий выход
- Входная частота
- <= 100 кГц вход <= 100 кГц быстродействующий вход (норм. режим) <= 100 кГц быстродействующий вход (режим счетчика)
- Кол-во дискретных входов/выходов
- 24
- Кол-во вх/вых.
- <= 192 клеммный блок с пружинными зажимами с модулем расширения вв.-выв. <= 248 разъем HE -10 с модулем расширения вв.-выв. <= 136 съемный клеммный блок с винтовыми зажимами с модулем расширения вв.-выв.
- Защита от короткого замыкания
- С обычный и быстродействующий выход
- Ток дискретного выхода
- <= 100 мА быстродействующий выход (режим PTO) 20...500 мА выход <= 100 мА быстродействующий выход (режим ШИМ) <= 500 мА быстродействующий выход (норм. режим)
- Напряжение дискретного входа
- 24 V
- Профиль функции canopen
- DR 303-1 DS 301 V4.02
- Структура приложения
- 1 конфигурируемая непериодическая/циклическая управляющая задача 2 конфигурируемые непериодические/циклические/инициируемые событиями доп. задачи 32 уровня важности между задачами 4 задачи прерывания
- Функции позиционирования
- PWM (ШИМ)/PTO 2 100 кГц
- Выходная частота
- <= 100 кГц быстродействующий выход (режим PTO) <= 20 кГц быстродействующий выход (режим ШИМ) <= 100 кГц выход
- Логика дискретного выхода
- + lgc (source)/ngtv lgc (sink)
- Потребляемая мощность, вт
- <= 17.2 Вт
- Длина кабеля
- <= 30 м выход <= 10 м быстродействующий выход (режим ШИМ или PTO) <= 30 м экранированный кабель быстродействующий выход (норм. режим) <= 30 м быстродействующий вход (норм. режим) <= 30 м вход <= 10 м экранированный кабель быстродействующий вход (режим счетчика)
- Скорость передачи
- 50 kbit/s 1000 м CANopen 500 kbit/s 100 м CANopen 250 kbit/s 250 м CANopen 800 kbit/s 50 м CANopen 1000 kbit/s 20 м CANopen 425 Кбит/с 125 м CANopen 125 kbit/s 500 м CANopen
- Тип встроенных клемм
- 1 изолированный последовательный каннал розетка RJ45 Modbus ведущий/ведомый RTU/ASCII, символьный режим или SoMachine-Network RS232/RS485 1,2,.38,4 Кбит/с (19,2 Кбит/с по умолчанию) CANopen съемный клеммный блок с винтовыми зажимами CANopen 1 изолированный последовательный каннал розетка RJ45 Modbus ведущий/ведомый RTU/ASCII или SoMachine-Network RS485 1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию)
- Количество входов счёта
- 8 100 кГц 32 бит
- Часы реального времени
- С 10 с/месяц при 25 °C
- Точное время для задачи, запускаемой по событию
- 0.95 мс арифм. двойное слово DINT >= 0.75 мс арифм. слово DINT <= 1.75 мс арифм. с плав. точкой REAL
- Время выполнения 1 инструкции
- 0.42 мкс арифм. слово DINT LD и ST 0.439 мкс арифм. слово DINT операции +, -, x 0.648 мкс арифм. с плав. точкой REAL LD и ST 0.506 мкс арифм. двойное слово DINT операции +, -, x 5111 мкс арифм. с плав. точкой REAL операции +, -, x 0.459 мкс арифм. двойное слово DINT LD и ST 0.971 мкс булево 7.25 мкс арифм. с плав. точкой REAL операцией
- Абсолютная погрешность измерения
- 1 % полной шкалы скважность 20...80 % быстродействующий выход (режим ШИМ) 1 % полной шкалы быстродействующий выход (режим PTO)
- Конфигурируемое время фильтрования
- 0.004 мс быстродействующий вход 4 мс быстродействующий вход 0.4 мс быстродействующий вход 2 мс быстродействующий вход 1 мс быстродействующий вход
- Ток дискретного входа
- 10.4 мА вход 8 мА быстродействующий вход
- Тип дискретных входов
- Положительная логика (приемник) быстродействующий вход "приемник" или "источник" (положительн./отрицательн.) вход
- Напряжение дискретного выхода
- 24 В пост. ток
- Высота хранения
- 0...3000 м
- Стойкость к кратковременным исчезновениям напряжения питания
- 10 мс
- Кол-во общих точек
- 1 вход 2 выход 1 быстродействующий выход 4 быстродействующий вход
- Сопротивление изоляции
- > 10 МОм при 500 В между зажимами вх/вых. и землей > 10 МОм при 500 В между зажимами питания и заземления
- Пределы напряжения питания
- 19.2...28.8 В
- Нагрузка в виде вольфрамовых ламп
- <= 3 Вт обычный и быстродействующий выход
- Пределы выходного напряжения
- 19,2...32 В
- Входной импеданс
- 2.3 кОм вход 3 кОм быстродействующий вход
- Применение изделия
- Для решений
- Питание датчика
- 19.2...30 В пост. Тока
- Питание
- Питание последовательного канала 5 V 200 мА
- Электрическое соединение
- 1 разъем mini B USB 2.0 для программируемого терминала 1 съемный клеммный блок с винтовыми зажимами (10 зажимов) для подключения 4 формирователей сигналов исп. устройства (быстродейств. выход) 1 съемный клеммный блок с винтовыми зажимами (7 зажимов) для подключения датчиков (входы) 1 съемный клеммный блок с винтовыми зажимами для подключения питания 24 В пост. тока 1 съемный клеммный блок с винтовыми зажимами (6 зажимов) для подключения 6 формирователей сигналов исп. устройства (выход) 1 съемный клеммный блок с винтовыми зажимами (12 зажимов) для подключения датчиков (быстродейств. входы) 1 съемный клеммный блок с винтовыми зажимами (5 зажимов) для подключения к шине CANopen
- Предельный уровень коммутации тока в состоянии 0
- <= 1.5 мА вход/быстродействующий вход
- Предельный уровень коммутации напряжения в состоянии 0
- <= 5 В вход/быстродействующий вход
- Предельный уровень коммутации тока в состоянии 1
- >= 2 мА вход/быстродействующий вход
- Предельный уровень коммутации напряжения в состоянии 1
- >= 15 В вход/быстродействующий вход
- Количество дискретных выходов
- 6 выход 4 быстродействующий выход
- Количество дискретных входов
- 8 быстродействующий вход в соответствии с EN/МЭК 61131-2 тип 1 6 вход в соответствии с EN/МЭК 61131-2 тип 1
- Ударопрочность
- 15 gn для 11 мс
- Виброустойчивость
- 1 gn 3.5мм (f= 5...150 Гц)
- Электрическая прочность изоляции
- 500 В в течение 1 мин., между зажимами питания и заземления 500 В в течение 1 мин., между зажимами вх/вых. и заземления
- Ток утечки
- 0.05 мА выход <= 2 мА быстродействующий выход
- Макс. пусковой ток
- <= 35 А
- Защита от перенапряжения
- С обычный и быстродействующий выход
- Время отклика
- 0,25 мс быстродействующий выход 3 ms вход < 1 мс выход 300 нс быстродействующий вход
- С маркировкой
- CE
- Рабочая высота
- 0...2000 м
- Номинальное напряжение питания [us]
- 24 V пост. ток
- Температура окружающего воздуха при хранении
- -40...70 °C
- Рабочая температура
- -10...55 °C
- Инструкция по утилизация
- Доступен
- Экологический профиль продукта
- Доступен
- Относительная влажность
- 95 % без образования конденсата
- Cтепень защиты ip
- IP20
- Сигнализация
- 1 светодиод CAN RUN 1 светодиод последовательныя линия1 (SL1) 1 светодиод CAN ERR 1 светодиод бат. 1 светодиод на каждый канал состояние вх/вых. 1 светодиод последовательныя линия2 (SL2) 1 светодиод PWR 1 светодиод RUN 1 светодиод ошибка модуля (ERR)
- Степень загрязнения
- <= 2
- Регламент reach
- Продукт содержит превышающее норму количество особо опасных веществ -
- Директива rohs
- Соответствует - с 1410 -
- Статус предложения
- Продукт категории Green Premium
- Сертификация
- UL GOST CSA CTick
- Масса продукта
- 0.595 кг
- Тип изделия или компонента
- Компактный базовый блок
- Семейство продуктов
- Логический контроллер Modicon M238
