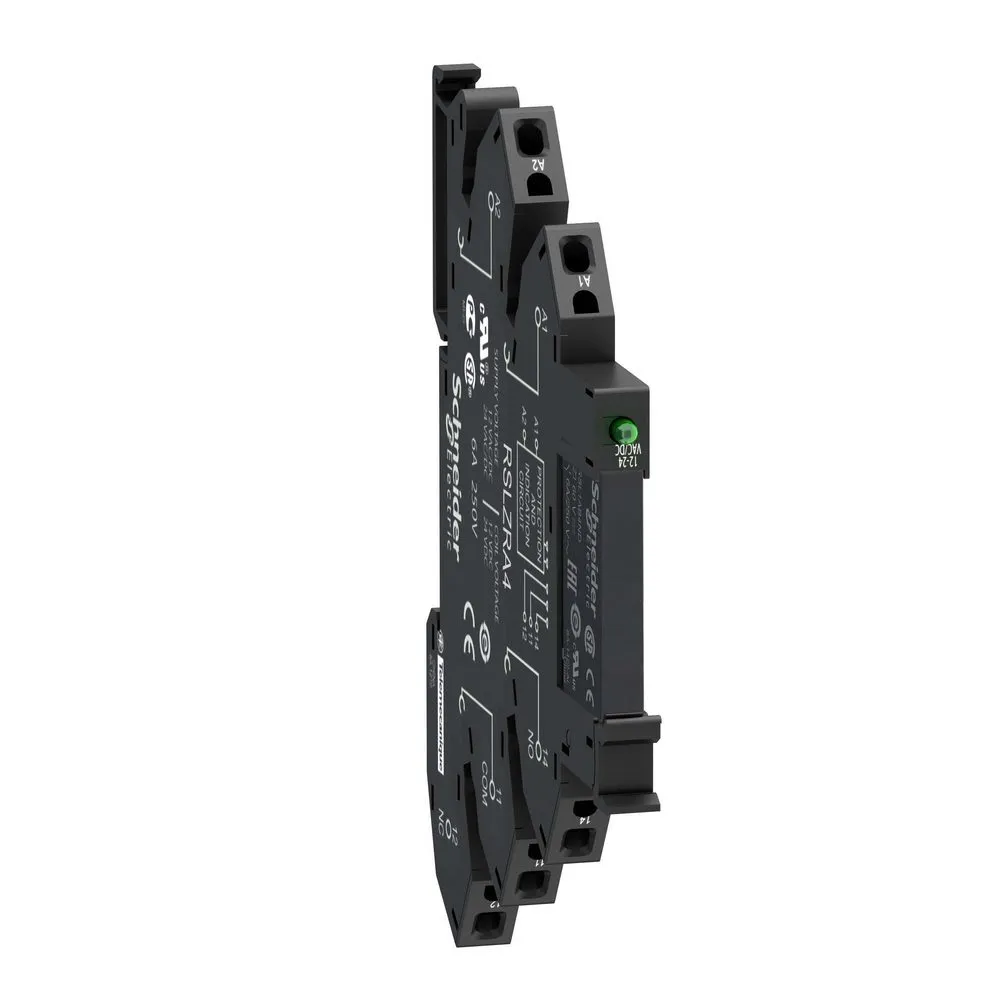

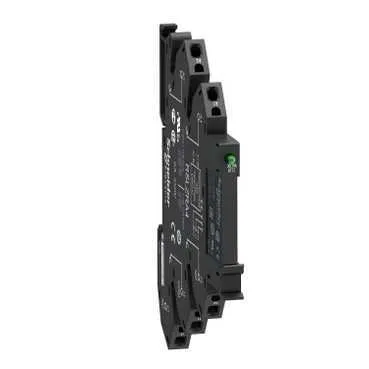

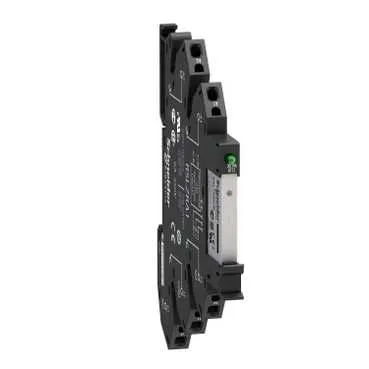

КОМПЛЕКТ РЕЛЕ И РОЗЕТКИ, ПРУЖ, 12В АС/DC - RSL1PRJU
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
- [ithe] условный тепловой ток в закрытом корпус
- 6 А в -40-55 °C
- [up] номинальное импульсное выдерживаемое на
- 6 кВ в соответствии с IEC
- Способ монтажа
- 35 мм симметричная DIN-рейка
- Вес нетто
- 0.029 кг
- Минимальная партия для продажи
- 10
- Соединения – клеммы
- Пружинные зажимы
- Комплектация изделия
- изделие в сборе
- [ie] номинальный рабочий ток
- 6 А 1 переключающ. (AC-1/DC-1) в соответствии с IEC/UL
- Уровни тестирования
- уровень А
- Тип продукта
- pre-assembled plug-in relay with socket
- Маркировка
- CE
- Краткое название устройства
- RSL
- Температура окружающей среды при хранении
- -40-85 °C
- Сертификаты
- CSA UL ГОСТ
- Степень защиты ip
- IP40 в соответствии с EN/IEC 60529
- Соединения – клеммы
- Пружинные зажимы, 1 x 0,2...1 x 1,5 мм² (AWG 24...AWG 16) гибкий С кабельным наконечником Пружинные зажимы, 1 x 0,2...1 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель Без наконечника
- Рабочая температура окружающей среды
- -40-55 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Режим фиксации
- пластиковая пружина сжатия
- Входное напряжение
- 12 B пер./пост. тока (предел входного напряжения: 11,4...14,4 В)
- Электрическая стойкость
- 60000 циклов для резистивные загрузка, 6 А в 250 В, AC-1
- Категория защиты
- RT III
- Форма вывода
- плоский (типа PCB)
- Порог напряжения отпускания
- >= 0,05 Uc
- Сила зажима
- 10-40 Н
- Расположение зажимов контактов
- отдельный
- Минимальная коммутационная способность
- 120 мВт
- [uc] напряжение цепи управления
- 12 В пост. ток 12 В
- Название серии
- промежуточное реле
- Макс. коммутационная способность
- 1500 VA 150 Вт
- Серия
- Электромеханическое реле Harmony
- Работа контактов
- стандарт
- Среднее сопротивление
- 848 Ом сеть: Постоянный ток (DC) в 23 °C +/- 10 %
- Ток нагрузки
- 6 А в 250 В Переменный ток 0,5 мм монтажное расстояние
- Средн. потребление катушки в вт
- 0.17 Вт, Постоянный ток (DC)
- Описание зажимов iso n°1
- (A1-A2)CO (11-12-14)OC
- Материал контактов
- серебряный сплав (AgSnO2)
- Минимальное коммутируемое напряжение
- 12 В
- Рабочая частота
- Время работы
- 5 мс сброс 12 мс
- Минимальный коммутируемый ток
- 100 мА
- Макс. коммутируемое напряжение
- 277 В
- Данные о безопасности и надежности
- B10d = 60000
- Ударопрочность
- 10 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27 5 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27
- Виброустойчивость
- 10 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)10 циклов в нерабочем состоянии в соответствии с EN/IEC 60068-2-6 5 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)10 циклов при работе в соответствии с EN/IEC 60068-2-6
- Рабочее положение
- любое положение
- Светодиодный индикатор состояния
- с
- Электрическая прочность изоляции
- 1000 В Переменный ток между контактами 4000 В Переменный ток между катушкой и контактом
- Тип контактов
- 1 переключающ.
- Механическая износостойкость
- 10000000 циклы
- [in] номинальный ток
- 6 А
- Тип управления
- без кнопки
- Стандарты
- CSA C22.2 № 14 UL 508 EN/IEC 61810-1
- Код совместимости
- RSL
- [ui] номинальное напряжение изоляции
- 250 В в соответствии с EN/IEC 277 В в соответствии с cUL
- Серия SE
- Компоненты управления
Комплект реле и розетки, пружинный 12В АС/DC. серия продукта: Zelio Relay
- название серии: промежуточное реле
- тип устройства или его аксессуаров: втычное реле
- краткое название устройства: RSL
- тип контактов: 1 переключающ.
- работа контактов: стандарт
- светодиодный индикатор состояния: с
- форма вывода: плоский (типа PCB).
Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность.
Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.
