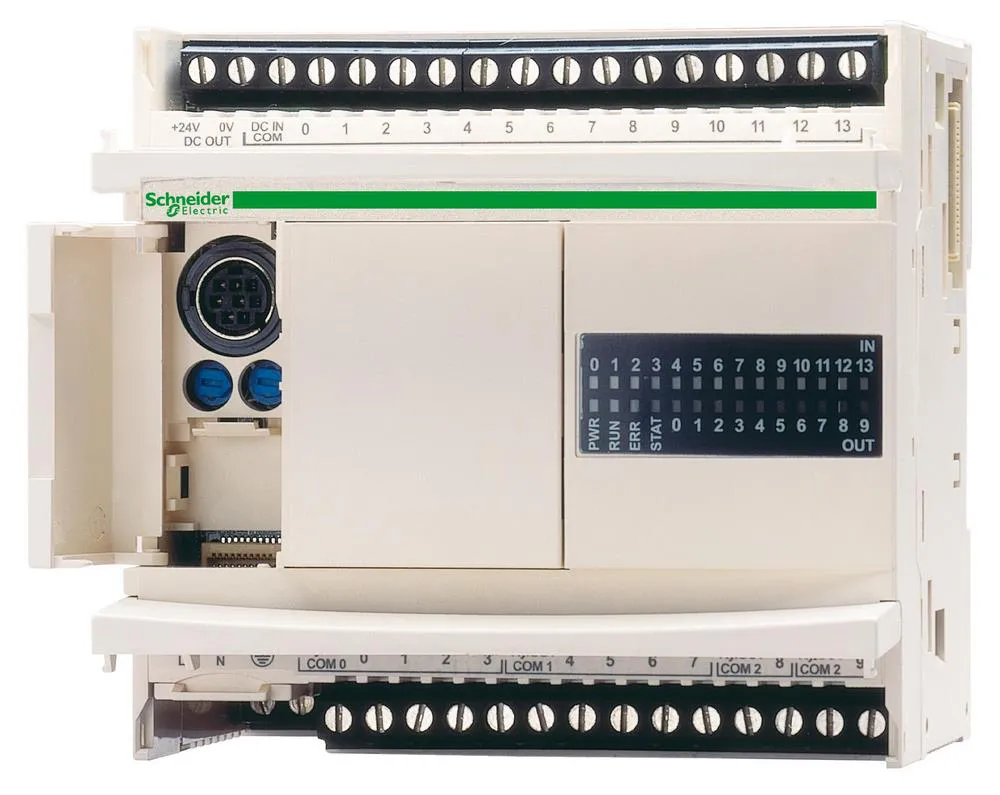

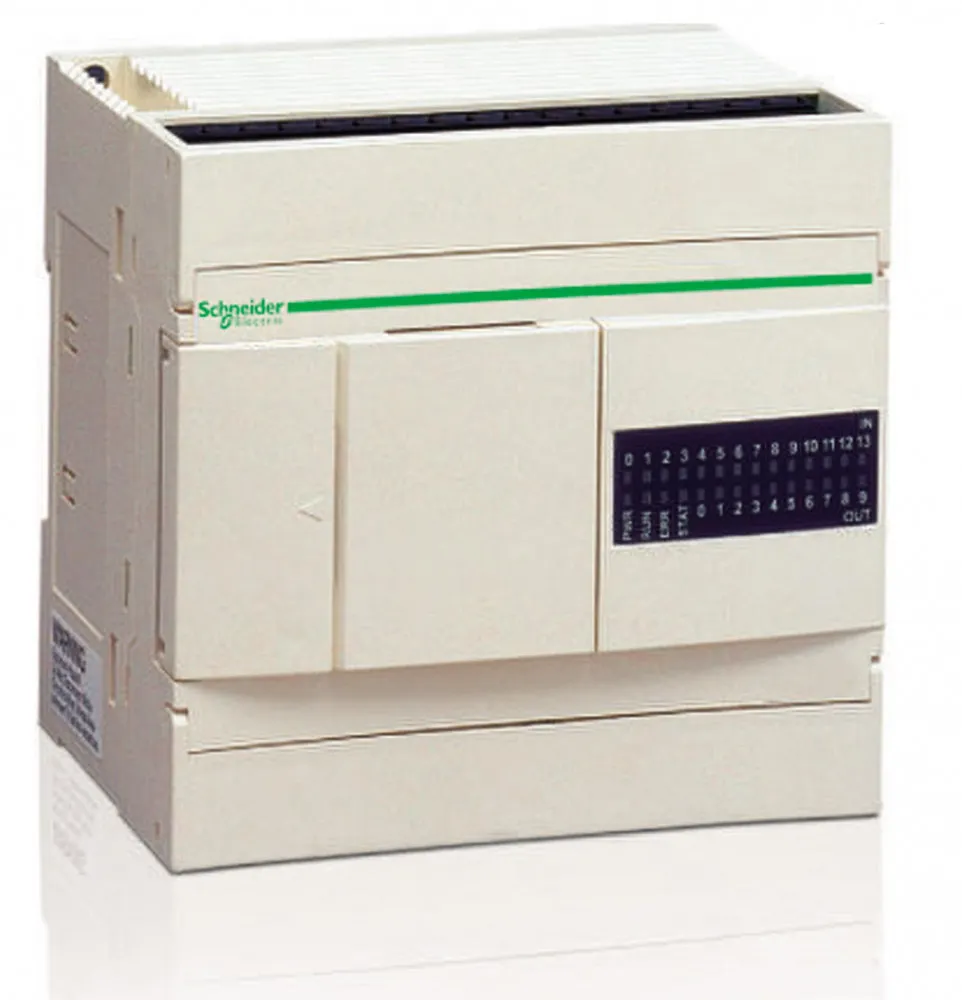

КОМПАКТНЫЙ ПЛК =24В, 14ВХ/10ВЫХ - TWDLCDA24DRF
Артикул:
TWDLCDA24DRF
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Минимальная нагрузка
- 0.1 мА
- Вес нетто
- 0.305 кг
- Maximum number of i/o expansion module
- 4
- Маркировка
- CE
- Максимальная потребляемая мощность в вт
- 8.7 Вт
- Maximum input/output number
- 120 клеммный блок с пружинными зажимами с модулем расширения вв.-выв. 152 разъем HE -10 с модулем расширения вв.-выв. 88 съемный клеммный блок с винтовыми зажимами с модулем расширения вв.-выв.
- Тип продукта
- компактный базовый блок контроллера
- Температура окружающей среды при хранении
- -25-70 °C
- Высота над уровнем моря
- 0...2000 м
- Сертификаты
- UL CSA
- Электрическая износостойкость
- 100000 циклы для релейный выход
- Степень защиты ip
- IP20
- Рабочая температура окружающей среды
- 0-55 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- Twido
- Аналоговый потенциометр
- 1 уставка, задаваемая в диапазоне от 0 до 511 точек 1 уставка, задаваемая в диапазоне от 0 до 1023
- Свободные слоты
- 1
- Издержки за счёт системных операций
- 0.5 мс
- Память программ
- 3000 инструкций
- Сопротивление изоляции между каналами
- отсутствует
- Время фильтрации
- 150 мкс + программируемое время фильтрации для I0,6...I0,13 в состоянии 0 35 мкс + программируемое время фильтрации для I0,0...I0,5 в состоянии "1" 40 мкс + программируемое время фильтрации для I0,6...I0,13 в состоянии "1" 45 мкс + программируемое время фильтрации для I0,0...I0,5 в состоянии 0
- Использование слота
- картридж памяти или картридж часов реального времени
- Изоляция между каналом и внутренними логическими схемами
- 1500 В действ. в течение 1 мин.
- Дополнительная функция
- обработка событий PID
- Резервируемые данные
- встроенное ОЗУ литиевая, 30 суток автономность, время зарядки: 10 ч, срок службы батареи: 10 г.
- Тип напряжения дискретного входа
- пост. Тока
- Ток нагрузки
- 2 А в 240 В Переменный ток индуктивн. загрузка, производительность
- Описание памяти
- встроенное ОЗУ, 128 счетчиков, не для операций с плавающей запятой, не для тригонометр. функций встроенное ОЗУ, 128 таймеров, не для операций с плавающей запятой, не для тригонометр. функций встроенное ОЗУ, 256 внутр. бит, не для операций с плавающей запятой, не для тригонометр. функций встроенное ОЗУ, 3000 внутр. слов, не для операций с плавающей запятой, не для тригон. функций встроенное ОЗУ, двойные слова, не для операций с плавающей запятой, не для тригон. функций
- Кол-во дискретных входов/выходов
- 24
- Напряжение дискретного входа
- 24 V
- Количество входов счёта
- 1 счетные входы в 20000 Гц 32 бит 3 счетные входы в 5000 Гц 16 бит
- Часы реального времени
- без часы
- Ток дискретного входа
- 11 мА для I0.0 ... I0.1 7 мА для I0.2 ... I0.13
- Тип дискретных входов
- "приемник" или "источник"
- Высота хранения
- 0-3000 м
- Стойкость к кратковременным исчезновениям напряжения питания
- 10 мс
- Светодиодный индикатор состояния
- PWR: 1 светодиод (зеленый) RUN: 1 светодиод (зеленый) состояние вх/вых.: 1 светодиод на каждый канал (зеленый) ошибка модуля (ERR): 1 светодиод (красный) лампа сигнализации работы пользовательского приложения (STAT): 1 светодиод
- Вх/вых. соединение
- несъемный клеммный блок с винтовыми зажимами
- Сопротивление изоляции
- > 10 МОм при 500 В между зажимами вх/вых. и землей > 10 МОм при 500 В между зажимами питания и заземления
- Пределы напряжения питания
- 20.4-28.8 В
- Входной импеданс
- 2100 Ом для I0.0 ... I0.1 3400 Ом для I0.2 ... I0.13
- Пределы входного напряжения
- 20,4...28,2 В
- Тип встроенных клемм
- блок питания последов. канал без развязки mini DIN, Modbus/character mode ведущий/ведомый RTU/ASCII (RS485) полудуплекс, 38.4 kbit/s адаптер последовательного интерфейса (RS232C/RS485)
- Потребляемый ток
- 36 мА в 5 В пост. ток в состоянии "1" 5 мА в 5 В пост. ток в состоянии 0 55 мА в 24 В пост. ток в состоянии "1"
- Количество дискретных выходов
- 10 для реле
- Количество дискретных входов
- 14
- Ударопрочность
- 15 gn для 11 мс
- Виброустойчивость
- 0,075 мм в 10-57 Гц в 35 мм симметричная DIN-рейка 1 gn в 57-150 Гц в 35 мм симметричная DIN-рейка 1,6 мм в 2-25 Гц в на плате или на панели с помощью монтажного комплекта 4 gn в 25-100 Гц в на плате или на панели с помощью монтажного комплекта
- Сопротивление контакта
- 30000 мкОм
- Электрическая прочность изоляции
- 1500 В в течение 1 мин., между зажимами вх/вых. и заземления 500 В в течение 1 мин., между зажимами питания и заземления
- Макс. пусковой ток
- 40 А
- Тип защиты
- защита по питанию посредством встроенный предохранитель
- Механическая износостойкость
- 20000000 циклы для релейный выход
- Номинальное напряжение питания [us]
- 24 В пост. ток
- Относительная влажность
- 30-95 % без образования конденсата
Описание
Компактный ПЛК =24В; 14вх/10Вых. серия продукта: Twido - тип устройства или его аксессуаров: компактный базовый блок контроллера - напряжение дискретного входа: 24 V - тип напряжения дискретного входа: пост. Тока - использование слота: картридж памяти или картридж часов реального времени - тип встроенных клемм: адаптер последовательного интерфейса (RS232C/RS485), блок питания - дополнительная функция: обработка событий, PID. Преимущества: .. применения: Простые автономные установки: системы управления освещением, ОВКВ, управление доступом, контроль и мониторинг....
