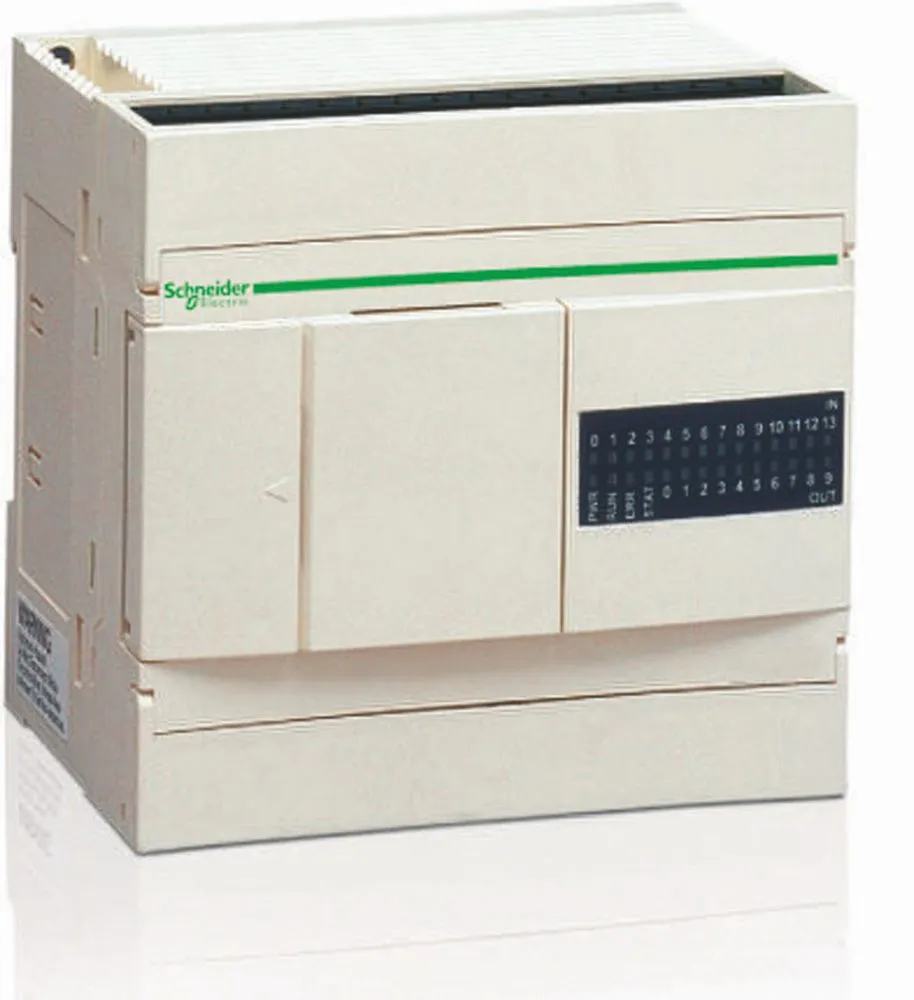

КОМПАКТНЫЙ ПЛК ~100-240В, 9ВХ/7ВЫХ - TWDLCAA16DRF
Артикул:
TWDLCAA16DRF
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Стойкость к кратковременным исчезновениям
- 10 мс
- Максимальный пусковой ток
- 35 А
- Минимальная нагрузка
- 0.1 мА
- Вес нетто
- 0.25 кг
- Маркировка
- CE
- Тип продукта
- компактный базовый блок контроллера
- Температура окружающей среды при хранении
- -25-70 °C
- Высота над уровнем моря
- 0...2000 м
- Сертификаты
- UL CSA
- Электрическая износостойкость
- 100000 циклы для релейный выход
- Степень защиты ip
- IP20
- Рабочая температура окружающей среды
- 0-55 °C
- Серия
- Twido
- Описание зажимов плк n°3
- (COM1)COM#4-5 (6)OUT_DIS#6 (-)PW_NEG (0)OUT_DIS#0 (+)PW_POS (1)OUT_DIS#1 (COM0)COM#0-3 (COM2)COM#6 (5)OUT_DIS#5 (2)OUT_DIS#2 (3)OUT_DIS#3 TB_BOTTOM (4)OUT_DIS#4 (GND)GROUND
- Описание зажимов плк n°2
- (7)IN_DIS#7 TB_TOP (-)PW_OUT_NEG (5)IN_DIS#5 (3)IN_DIS#3 (1)IN_DIS#1 (+)PW_OUT_POS (6)IN_DIS#6 (2)IN_DIS#2 (0)IN_DIS#0 ALT_1 (8)IN_DIS#8 (4)IN_DIS#4 COM_POS#0-8
- Описание зажимов плк n°1
- (1)IN_DIS#1 ALT (3)IN_DIS#3 (-)PW_OUT_NEG (5)IN_DIS#5 (+)PW_OUT_POS TB_TOP (0)IN_DIS#0 (4)IN_DIS#4 COM_NEG#0-8 (2)IN_DIS#2 (8)IN_DIS#8 (6)IN_DIS#6 (7)IN_DIS#7
- Аналоговый потенциометр
- 1 уставка, задаваемая в диапазоне от 0 до 1023
- Свободные слоты
- 1
- Издержки за счёт системных операций
- 0.5 мс
- Память программ
- 2000 инструкций
- Сопротивление изоляции между каналами
- отсутствует
- Время фильтрации
- 150 мкс + программируемое время фильтрации для I0,6...I0,8 в состоянии 0 35 мкс + программируемое время фильтрации для I0,0...I0,5 в состоянии "1" 40 мкс + программируемое время фильтрации для I0,6...I0,8 в состоянии "1" 45 мкс + программируемое время фильтрации для I0,0...I0,5 в состоянии 0
- Использование слота
- картридж памяти или картридж часов реального времени
- Изоляция между каналом и внутренними логическими схемами
- 1500 В действ. в течение 1 мин.
- Резервируемые данные
- встроенное ОЗУ литиевая, 30 суток автономность, время зарядки: 10 ч, срок службы батареи: 10 г.
- Тип напряжения дискретного входа
- пост. тока
- Ток нагрузки
- 2 А в 240 В Переменный ток индуктивн. загрузка, производительность
- Описание памяти
- встроенное ОЗУ, 128 счетчиков, не для операций с плавающей запятой, не для тригонометр. функций встроенное ОЗУ, 128 внутр. бит, не для операций с плавающей запятой, не для тригонометр. функций встроенное ОЗУ, 3000 внутр. слов, не для операций с плавающей запятой, не для тригон. функций встроенное ОЗУ, 64 таймеров, не для операций с плавающей запятой, не для тригонометр. функций встроенное ОЗУ, двойные слова, не для операций с плавающей запятой, не для тригон. функций
- Кол-во дискретных входов/выходов
- 16
- Пределы частоты сети
- 47-63 Гц
- Напряжение дискретного входа
- 24 V
- Количество входов счёта
- 1 счетные входы в 20000 Гц 32 бит 3 счетные входы в 5000 Гц 16 бит
- Часы реального времени
- без часы
- Ток дискретного входа
- 11 мА для I0.0 ... I0.1 7 мА для I0.2 ... I0.8
- Тип дискретных входов
- "приемник" или "источник"
- Выходной ток источника питания
- 0.25-0.25 А для датчики 24 В пост.тока
- Потребляемая мощность, ва
- 22 В·А в 100 В 31 В·А в 264 V
- Высота хранения
- 0-3000 м
- Светодиодный индикатор состояния
- PWR: 1 светодиод (Зеленый) RUN: 1 светодиод (Зеленый) состояние вх/вых.: 1 светодиод на каждый канал (Зеленый) ошибка модуля (ERR): 1 светодиод (Красный) лампа сигнализации работы пользовательского приложения (STAT): 1 светодиод
- Вх/вых. соединение
- несъемный клеммный блок с винтовыми зажимами
- Сопротивление изоляции
- > 10 МОм при 500 В между зажимами вх/вых. и землей > 10 МОм при 500 В между зажимами питания и заземления
- Пределы напряжения питания
- 85-264 В
- Входной импеданс
- 2100 Ом для I0.0 ... I0.1 3400 Ом для I0.2 ... I0.8
- Пределы входного напряжения
- 20,4...28,2 В
- Тип встроенных клемм
- блок питания последов. канал без развязки mini DIN, Modbus/character mode ведущий/ведомый RTU/ASCII (RS485) полудуплекс, 38.4 kbit/s адаптер последовательного интерфейса (RS232C/RS485)
- Потребляемый ток
- 30 мА в 5 В постоянный ток в состоянии "1" 40 мА в 24 В постоянный ток в состоянии "1" 5 мА в 5 В постоянный ток в состоянии 0
- Количество дискретных выходов
- 7 для реле
- Количество дискретных входов
- 9
- Ударопрочность
- 15 gn для 11 мс
- Виброустойчивость
- 0,075 мм в 10-57 Гц в 35 мм симметричная DIN-рейка 1 gn в 57-150 Гц в 35 мм симметричная DIN-рейка 1,6 мм в 2-25 Гц в на плате или на панели с помощью монтажного комплекта 4 gn в 25-100 Гц в на плате или на панели с помощью монтажного комплекта
- Сопротивление контакта
- 30000 мкОм
- Электрическая прочность изоляции
- 1500 В в течение 1 мин., между зажимами вх/вых. и заземления 1500 В в течение 1 мин., между зажимами питания и заземления
- Тип защиты
- защита по питанию посредством встроенный предохранитель
- Входной ток
- 300 мА
- Механическая износостойкость
- 20000000 циклы для релейный выход
- Частота сети
- 50/60 Гц
- Номинальное напряжение питания [us]
- 100...240 V переменный ток
- Относительная влажность
- 30-95 % без образования конденсата
