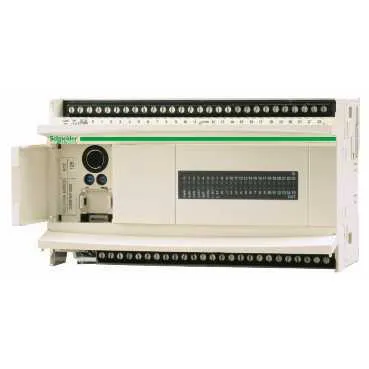

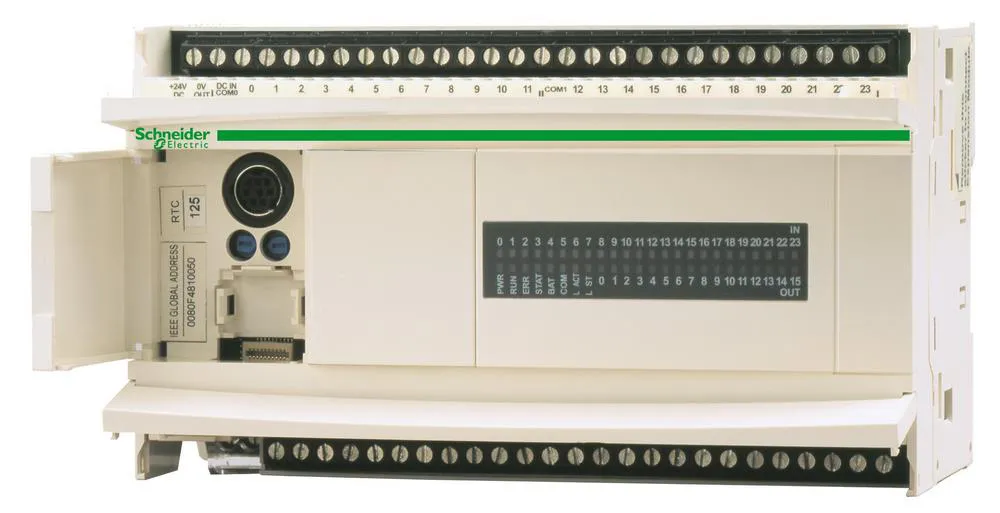

КОМПАКТНЫЙ ПЛК ~100-240В, 24ВХ/16ВЫХ - TWDLCAA40DRF
Артикул:
TWDLCAA40DRF
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Степень защиты ip
- IP20
- Maximum input/output number
- 152 съемный клеммный блок с винтовыми зажимами с модулем расширения вв.-выв. 208 клеммный блок с пружинными зажимами с модулем расширения вв.-выв. 264 разъем HE -10 с модулем расширения вв.-выв.
- Maximum number of i/o expansion module
- 7
- Тип продукта
- компактный базовый блок контроллера
- Маркировка
- CE
- Температура окружающей среды при хранении
- -25-70 °C
- Серия продукта
- Twido
- Высота над уровнем моря
- 0...2000 м
- Сертификаты
- UL CSA
- Электрическая износостойкость
- 100000 циклы для релейный выход
- Гарантия
- 18 months
- Аналоговый потенциометр
- 1 уставка, задаваемая в диапазоне от 0 до 511 точек 1 уставка, задаваемая в диапазоне от 0 до 1023
- Свободные слоты
- 1
- Издержки за счёт системных операций
- 0.5 мс
- Память программ
- 3000 инструкций
- Сопротивление изоляции между каналами
- отсутствует
- Время фильтрации
- 150 мкс + программируемое время фильтрации для I0,6...I0,23 в состоянии 0 35 мкс + программируемое время фильтрации для I0,0...I0,5 в состоянии "1" 40 мкс + программируемое время фильтрации для I0,0...I0,5 в состоянии 0 40 мкс + программируемое время фильтрации для I0,6...I0,23 в состоянии "1"
- Использование слота
- картридж памяти
- Изоляция между каналом и внутренними логическими схемами
- 1500 В действ. в течение 1 мин.
- Дополнительная функция
- обработка событий PID
- Ток нагрузки
- 2 А в 240 V переменный ток индуктивн. загрузка, производительность
- Описание памяти
- встроенное ОЗУ, 128 счетчиков, не для операций с плавающей запятой, не для тригонометр. функций встроенное ОЗУ, 128 таймеров, не для операций с плавающей запятой, не для тригонометр. функций встроенное ОЗУ, 256 внутр. бит, не для операций с плавающей запятой, не для тригонометр. функций встроенное ОЗУ, 3000 внутр. слов, не для операций с плавающей запятой, не для тригон. функций встроенное ОЗУ, двойные слова, не для операций с плавающей запятой, не для тригон. функций встроенное ОЗУ, с плавающей запятой, тригонометрическая
- Пределы частоты сети
- 47-63 Гц
- Функции позиционирования
- PWM/PLS 2 каналы в 7 кГц
- Тип встроенных клемм
- блок питания последов. канал без развязки mini DIN, Modbus/character mode ведущий/ведомый RTU/ASCII (RS485) полудуплекс, 38.4 kbit/s адаптер последовательного интерфейса (RS232C/RS485)
- Количество входов счёта
- 2 счетные входы в 20000 Гц 32 бит 4 счетные входы в 5000 Гц 16 бит
- Часы реального времени
- с часы, отклонение часов
- Резервируемые данные
- встроенное ОЗУ внешн. батарея TSXPLP01, 3 года автономность
- Мин. нагрузка
- 0.1 мА
- Тип дискретных входов
- "приемник" или "источник"
- Выходной ток источника питания
- 0.4-0.4 А для датчики 24 В пост.тока
- Потребляемая мощность, ва
- 65 В·А в 100 V 77 В·А в 264 V
- Кол-во дискретных входов/выходов
- 40
- Высота хранения
- 0-3000 м
- Стойкость к кратковременным исчезновениям напряжения питания
- 10 мс
- Вх/вых. соединение
- несъемный клеммный блок с винтовыми зажимами
- Сопротивление изоляции
- > 10 МОм при 500 В между зажимами вх/вых. и землей > 10 МОм при 500 В между зажимами питания и заземления
- Пределы напряжения питания
- 85-264 В
- Входной импеданс
- 2100 Ом для I0.0 ... I0.1 2100 Ом для I0.6 ... I0.7 3400 Ом для I0.2 ... I0.5 3400 Ом для I0.8 ... I0.23
- Пределы входного напряжения
- 20,4...26,2 В
- Тип напряжения дискретного входа
- пост. Тока
- Напряжение дискретного входа
- 24 V
- Ток дискретного входа
- 11 мА для I0.0 ... I0.1 11 мА для I0.6 ... I0.7 7 мА для I0.2 ... I0.5 7 мА для I0.8 ... I0.23
- Потребляемый ток
- 128 мА в 24 В пост. ток в состоянии "1" 128 мА в 24 В пост. ток состояние "1" + вход ВКЛ. 140 мА в 5 V пост. ток состояние "1" + вход ВКЛ. 5 мА в 24 В пост. ток в состоянии 0 70 мА в 5 V пост. ток в состоянии 0 90 мА в 5 V пост. ток в состоянии "1"
- Количество дискретных выходов
- 14 для реле 2 для транзисторный
- Количество дискретных входов
- 24
- Ударопрочность
- 15 gn для 11 мс
- Виброустойчивость
- 0,075 мм в 10-57 Гц в 35 мм симметричная DIN-рейка 1 gn в 57-150 Гц в 35 мм симметричная DIN-рейка 1,6 мм в 2-25 Гц в на плате или на панели с помощью монтажного комплекта 4 gn в 25-100 Гц в на плате или на панели с помощью монтажного комплекта
- Сопротивление контакта
- 30000 мкОм
- Светодиодный индикатор состояния
- PWR: 1 светодиод (зеленый) RUN: 1 светодиод (зеленый) состояние вх/вых.: 1 светодиод на каждый канал (зеленый) ошибка модуля (ERR): 1 светодиод (красный) лампа сигнализации работы пользовательского приложения (STAT): 1 светодиод
- Электрическая прочность изоляции
- 1500 В в течение 1 мин., между зажимами вх/вых. и заземления 1500 В в течение 1 мин., между зажимами питания и заземления
- Макс. пусковой ток
- 35 А
- Тип защиты
- защита по питанию посредством встроенный предохранитель
- Входной ток
- 790 мА
- Механическая износостойкость
- 20000000 циклы для релейный выход
- Номинальное напряжение питания [us]
- 100...240 V пер. ток
- Частота сети
- 50/60 Гц
- Рабочая температура
- 0-55 °C
- Относительная влажность
- 30-95 % без образования конденсата
