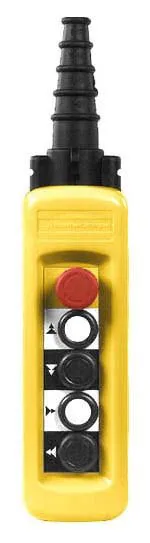

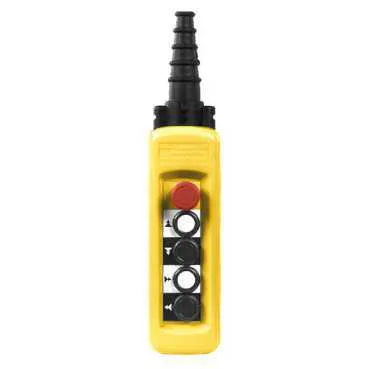

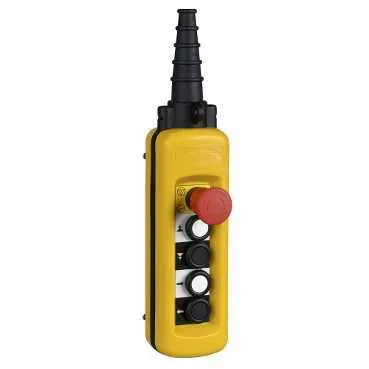

КНОПОЧНЫЙ ПОСТ - XACA49141
Артикул:
XACA49141
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Тип шкафа/стойки
- В комплекте, готовый к использованию
- Степень ударостойкости ik
- IK08 в соответствии с EN 50102
- Вес нетто
- 0.7 кг
- Род тока
- Цепь управления
- Рабочая температура окружающей среды
- -25-70 °C
- Сертификаты
- ГОСТ CCC
- Температура окружающей среды при хранении
- -40-70 °C
- Степень защиты ip
- IP65 в соответствии с МЭК 60529
- Maximum resistance across terminals
- 25 МОм
- Идентификатор клеммы
- (11-12) Н.З. (13-14) Н.О.
- Тип продукта
- подвесной кнопочный пост
- Совместимость продукта
- XENT1192 для аварийного останова XENG1191 для каждогонаправления
- Краткое название устройства
- XACA
- [up] номинальное импульсное выдерживаемое напряжение
- 6 кВ в соответствии с IEC 60947-1
- Соединения – клеммы
- винтовой зажим, 1 x 0,5...1 x 2,5 мм² Без наконечника винтовой зажим, 1 x 0,5...2 x 1,5 мм² С кабельным наконечником
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Цвет кнопочного поста
- желтый
- Тип кнопки управления
- первая кнопка 1 Н.З. + 2 Н.О. raise, slow-fast вторая кнопка 1 Н.З. + 2 Н.О. lower, slow-fast кнопка аварийного останова Ø 40 мм 3 Н.З. запускающее действие четвертая кнопка 1 Н.З. + 2 Н.О. left, slow-fast третья кнопка 1 Н.З. + 2 Н.О. right, slow-fast
- Состав кнопочного поста
- 4 кнопки + 1 аварийный останов
- Применение кнопочного поста
- управление 2-скоростным двигателем подъемной машины
- Тип кнопочного поста
- с двойной изоляцией
- Описание зажимов iso n°2
- (11-12)NC (31-32)NC (21-22)NC
- Кодовое обозначение контакта
- A600 AC-15, Ue = 240 В, Ie = 3 А в соответствии с МЭК 60947-5-1 приложение А A600 AC-15, Ue = 600 В, Ie = 1.2 А в соответствии с МЭК 60947-5-1 приложение А Q600 DC-13, Ue = 250 В, Ie = 0.27 А в соответствии с МЭК 60947-5-1 приложение А Q600 DC-13, Ue = 600 В, Ie = 0.1 А в соответствии с МЭК 60947-5-1 приложение А
- Работа контактов
- не перекрывающийся медленное размыкание
- Рабочая сила
- 14-14 Н аварийный останов 18-18 Н кнопка
- Взаимная механическая блокировка
- с механической взаимной блокировкой между парами
- Серия
- Harmony XAC
- Защитное исполнение
- TH
- Материал шкафа
- полипропилен
- Кабельный ввод
- резиновая втулка для ввода кабелей нескольких диаметров 8-26 мм
- Описание зажимов iso n°1
- (21-22)NC (33-34)NO_CL (13-14)NO
- [ithe] условный тепловой ток в закрытом корпусе
- 10 А
- Номинальная рабочая мощность, вт
- 40 Вт DC-13 для 1000000 циклы, производительность
- Ударопрочность
- 100 gn в соответствии с IEC 60068-2-27
- Виброустойчивость
- 15 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6
- Стандарты
- CSA C22.2 № 14 EN/IEC 60947-5-1 EN/IEC 60947-5-5 EN/ISO 13850: 2006 UL 508 EN/IEC 60204-32
- Категория перенапряжения
- Класс II в соответствии с IEC 61140
- Механическая износостойкость
- 1000000 циклы
- [ui] номинальное напряжение изоляции
- контакт аварийного останова: 400 В (степень загрязнения 3) в соответствии с IEC 60947-1 600 В (степень загрязнения 3)
- Серия SE
- Устройства управления
Описание
Кнопочный пост. серия продукта: Harmony XAC
- тип устройства или его аксессуаров: подвесной кнопочный пост.
Преимущества: Простые, проверенные подвесные пульты управления. Предназначенные для механического управления, эти высоконадежные пульты управления отвечают требованиям стандартов МЭК. Они не только просты и интуитивно понятны, но и очень удобны в работе.
Применения: Промышленность и сфера обслуживания: подъемники, мостовые краны.
