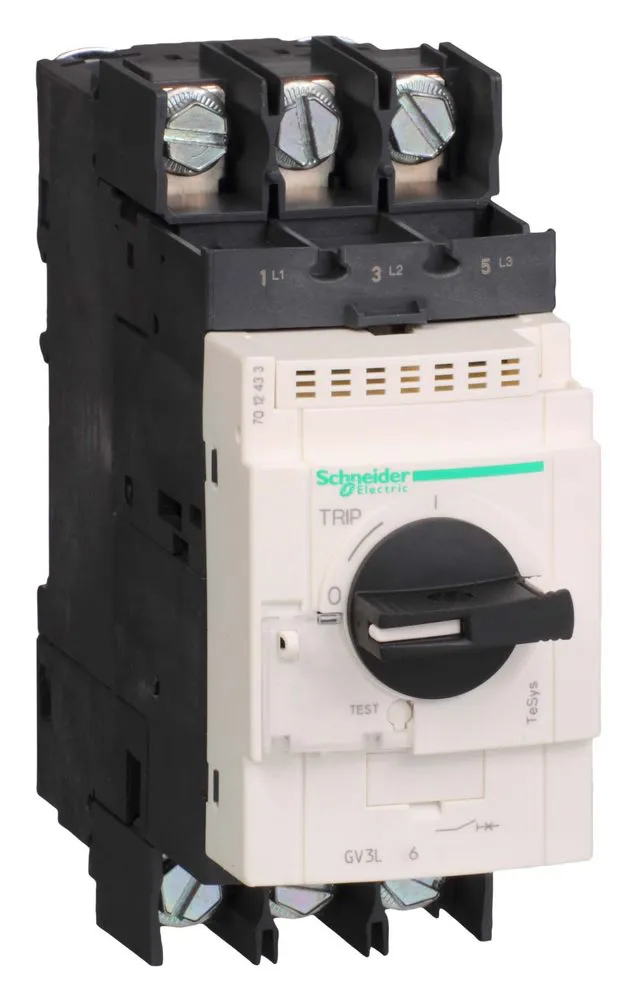

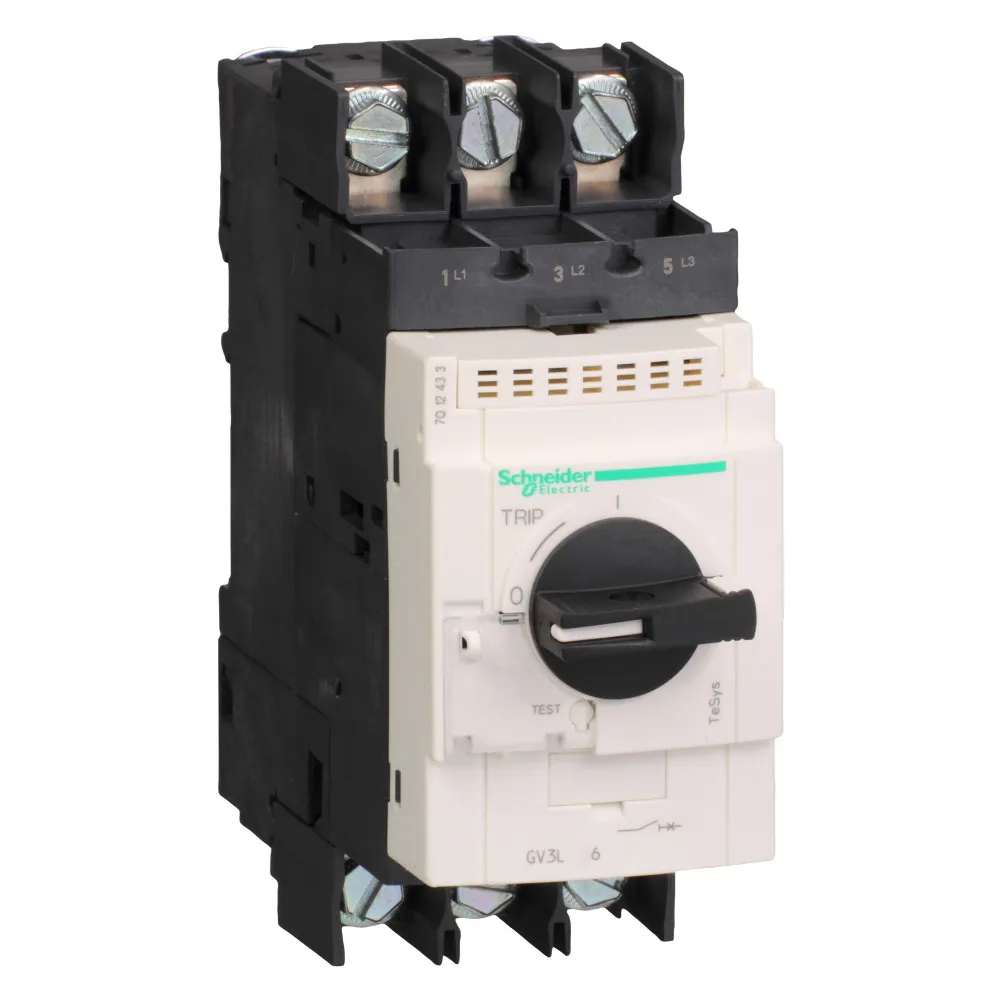

GV3 АВТОМАТ С МАГН. РАСЦЕП. 32 A - GV3L326
Артикул:
GV3L326
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Номинальное напряжение изоляции
- 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Вес нетто
- 0.96 кг
- Соответствие требованиям по изоляции
- да в соответствии с IEC 60947-1
- Максимальная частота коммутации
- 25 цикл/ч
- Тип продукта
- автоматический выключатель
- Межполюсный шаг
- 17.5 мм без расширителей полюсов
- Способ установки
- 35 мм симметричная DIN-рейка: закреплены панель: привинченный (with 3 x M4 screws)
- Краткое название устройства
- GV3L
- Температура окружающей среды при хранении
- -40-80 °C
- Механическая стойкость
- удары: 15 g (ном.) в течение 11 мс закрытый в соответствии с IEC 60068-2-27 удары: 30 gn в течение 11 мс открытый в соответствии с IEC 60068-2-27 вибрации: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6
- Степень защиты ik
- IK09
- Технология расцепителя
- магнитный
- Сертификаты
- IECEE CB Scheme UL CSA CCC EAC ABS LROS (Lloyds register of shipping) DNV-GL BV
- [up] номинальное импульсное выдерживаемое напряжение
- 6 кВ в соответствии с IEC 60947-2
- Электрическая износостойкость
- 50000 циклы для AC-3 в 415 В
- Соединения – клеммы
- клеммы с кольцевыми наконечниками 16.5 мм шины 6 x 13,5 мм
- Рабочая температура окружающей среды
- -20-60 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- TeSys GV3 TeSys
- Номинальный ток
- 32 А
- Прямой разъем
- без
- Мощность двигателя, квт
- 15-15 кВт в 400/415 V Переменный ток 50/60 Гц 18.5-18.5 кВт в 500 В Переменный ток 50/60 Гц 22-22 кВт в 690 В Переменный ток 50/60 Гц
- Ток срабатывания электромагнитного расцепителя
- 448-448 А
- [icu] номинальная предельная наибольшая отключающая способность (на к.з.)
- 100 % в 230/240 V Переменный ток 50/60 Гц 100 % в 400/415 V Переменный ток 50/60 Гц 100 % в 440 В Переменный ток 50/60 Гц 50 % в 500 В Переменный ток 50/60 Гц 50 % в 690 В Переменный ток 50/60 Гц
- Защитное исполнение
- TH
- Рабочее положение
- любое положение
- Частота сети
- 50/60 Гц
- Отключающая способность
- 100 кА Icu в 230/240 V Переменный ток 50/60 Гц 100 кА Icu в 400/415 V Переменный ток 50/60 Гц 50 кА Icu в 440 В Переменный ток 50/60 Гц 12 кА Icu в 500 В Переменный ток 50/60 Гц 6 кА Icu в 690 В Переменный ток 50/60 Гц
- Механическая износостойкость
- 50000 циклы
- Область применения
- двигатель
- Рабочая высота
- 0...3000 м
- Категория применения
- категория А в соответствии с IEC 60947-2 AC-3 в соответствии с IEC 60947-4-1
- Тип сети
- Переменный ток
- Тип управления
- поворотная ручка
- Момент затяжки
- 6 Н-м в шины M6 6 Н-м в клеммы с кольцевыми наконечниками M6
- Огнестойкость
- 960 °C в соответствии с МЭК 60695-2-1
- Описание полюсов
- 3P
- Стандарты
- EN/IEC 60947-2 EN/IEC 60947-4-1 CSA C22.2 No 60947-4-1 UL 60947-4-1
- Код совместимости
- GV3L
- [ue] номинальное рабочее напряжение
- 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Наименование продукта
- TeSys GV3
- Серия SE
- TeSys
Описание
GV3 автомат с магнитным расцепителем 32A С зажимами под кольцевой наконечник. диапазон: TeSys
- наименование изделия: TeSys GV3
- краткое название устройства: GV3L
- тип устройства или его аксессуаров: автоматический выключатель
Преимущества: Надежное и безопасное подключение на долгое время, Гибкость
Применения: Промышленные предприятия, инфраструктура, здания: Автоматические выключатели TeSys GV3 используются для управления и защиты электродвигателей в соответствии со стандартами IEC 947-2 и IEC 947-4-1.
