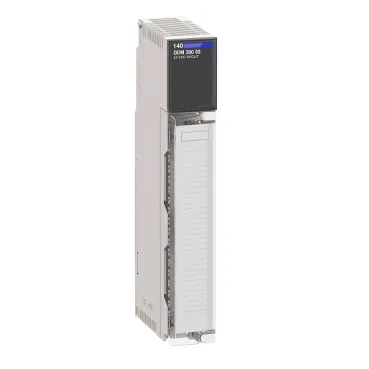

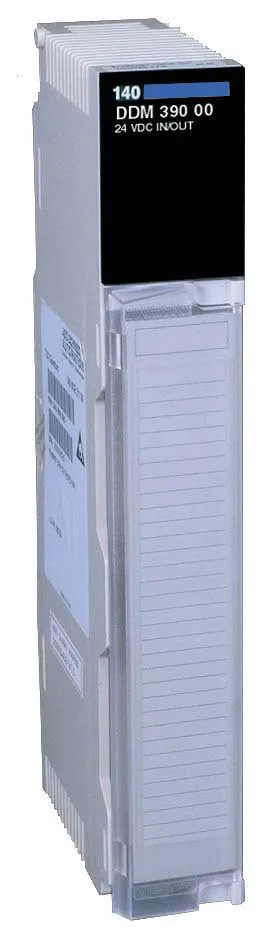

ДИСКРЕТН. ВХ.-ВЫХ. 16X 24V DC IN - 140DDM39000C
Артикул:
140DDM39000C
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Текущее состояние 0 гарантировано
- Вес нетто
- 0.3 кг
- Maximum load capacitance
- 50 мкФ
- Maximum load inductance
- 500 мГн в 4 Hz
- Current state 1 guaranteed
- >= 2 mA
- Maximum leakage current
- 0.4 мА 30 В пост. ток
- Maximum voltage drop
- Тип продукта
- модуль дискретного вв/выв.
- Маркировка
- CE
- Температура окружающей среды при хранении
- -40-85 °C
- Локальная индикация
- производится обмен данными по шине (Active): 1 светодиод (зеленый) no voltage in output and input (F): 1 светодиод (красный) выход включен: 2 светодиода (зеленый) авария, обнаруженная во входном канале: 2 светодиода (красный) авария, обнаруженная во выходном канале: 2 светодиода (красный)
- Высота над уровнем моря
- Сертификаты
- cUL
- Рабочая температура окружающей среды
- 0-60 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Абсолютн. макс. выходн.
- 5 A в течение 500 мкс на точку
- Развязка между группой и шиной
- 1780 В действ. в течение 1 мин.
- Номинальный ток шины
- 330 мА
- Требование адресации
- 0,5 выходное слово 1 входное слово
- Развязка между группами
- 500 В действ. в течение 1 мин.
- Серия
- платформа автоматизации Modicon Quantum
- Время отклика на выходе
- Индикация аварии
- исчезновение выходного напряжения питания полевых устройств срабатывание предохранителя на выходе
- Рассеиваемая мощность
- 1,75 Вт +(0,36 х кол-во входов в состоянии "1") + (1,1 х макс. ток нагрузки)
- Защитное исполнение
- конформное покрытие Humiseal 1A33
- Кол-во дискретных входов/выходов
- 24
- Пределы частоты сети
- 47-63 Гц
- Количество дискретных входов
- 16 2 группы по 8
- Количество дискретных выходов
- 8 2 группы по 4
- Тип дискретного выхода
- полупроводниковый
- Макс. ток нагрузки
- Соответствующий номинал предохранителя
- 5 А на группу
- Логика дискретного выхода
- "приемник"
- Стойкость к электромагнитным полям
- 10 В/м 80-1000 МГц в соответствии с IEC 801-3
- Тип дискретных входов
- "приемник"
- Пределы выходного напряжения
- 19,2...32 В пост. ток типовой 56 V пост. ток в течение 1,3 мс
- Входной импеданс
- 2500 Ом
- Пределы входного напряжения
- 56 В в течение 1,3 мс
- Напряжение дискретного входа
- 24 V пост. Тока
- Стойкость к электростатическому разряду
- 4 кВ контакт в соответствии с IEC 801-2 8 кВ на воздухе в соответствии с IEC 801-2
- Напряжение дискретного выхода
- 24 В
- Предельный уровень коммутации напряжения в состоянии 0
- -3...5 В
- Предельный уровень коммутации напряжения в состоянии 1
- 15...30 В
- Тип защиты
- на входе, ограничен. резистором встроенная защита выходов предохранителем 5 А на группу на выходе, подавителем переходного перенапряжения
- Относительная влажность
- 95-95 % без образования конденсата
- Стандарты
- UL 508 CSA C22,2 No 142 FM класс 1 раздел 2
Описание
Дискретн. вх.-вых. 16x 24V DC IN, 8x 24V DC OUT (2x4), 0.5A, Source, покрытие
