БАЗА 8К ВХ/ВЫХ СВТД - ABE7H08R11
Артикул:
ABE7H08R11
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Тип дополнительного клеммного блока
- Доп. клеммный блок вв-выв.
- Падение напряжения на предохранителе в цепи питания
- 0.2 В
- Распределение полярности
- Нет
- Кол-во клемм на канал
- 1
- Количество горизонтальных рядов
- 1
- Количество контактов
- 20 контактов
- Тип клемм
- Винтовые зажимы, зажимная способность: 1 x 0,09,.0,1 x 1,5 мм² AWG 28...AWG 16 гибкий с кабельным наконечником Винтовые зажимы, зажимная способность: 1 x 0,14...1 x 2,5 мм² AWG 26...AWG 12 жесткий кабель Винтовые зажимы, зажимная способность: 2 x 0,09...2 x 0,75 мм² AWG 28...AWG 20 гибкий с кабельным наконечником Винтовые зажимы, зажимная способность: 1 x 0,14...1 x 2,5 мм² AWG 26...AWG 14 гибкий без наконечника Винтовые зажимы, зажимная способность: 2 x 0,2...2 x 2,5 мм² AWG 24…AWG 14 жесткий кабель
- Защита от короткого замыкания
- 6.3 А встроенный предохранитель, 5 x 20 мм, быстродействующий (конец со стороны ПЛК)
- Тип разъема
- HE-10
- Светодиодный индикатор состояния
- 1 светодиод на каждый канал, зеленый для состояние канала 1 светодиод, зеленый для питание включено
- Тип цепи питания
- Пост. ток
- Ток на общий выход
- <= 4.1 А
- Категория монтажа
- II в соответствии с IEC 60664-1
- Стойкость к коммутационным помехам
- 2 test1 в соответствии с МЭК 61000-4-4 уровень 3
- Устойчивость к радиополям
- 10 В/м (26000000...1000000000 Гц) в соответствии с IEC 61000-4-3 уровень 3
- Стойкость к электростатическому разряду
- 4 кВ (контакт) в соответствии с IEC 61000-4-2 уровень 3 8 кВ (воздух) в соответствии с IEC 61000-4-2 уровень 3
- Потребляемый ток
- <= 4.1 А
- Ударопрочность
- 15 gn для 11 мс в соответствии с IEC 60068-2-27
- Виброустойчивость
- 2 gn (f = 10...150 Гц) в соответствии с IEC 60068-2-6
- Ток на канал
- <= 0.5 А
- Номинальное напряжение питания [us]
- 19...30 V в соответствии с IEC 61131-2
- Температура окружающего воздуха при хранении
- -40...80 °C в соответствии с IEC 61131-2
- Рабочая температура
- -5...60 °C в соответствии с IEC 61131-2
- Монтаж
- Защелками вкл. 35 мм симметричная DIN-рейка Винтами вкл. сплошная плата с монтажным комплектом
- Инструкция по утилизация
- Доступен
- Экологический профиль продукта
- Доступен
- Cтепень защиты ip
- IP2x в соответствии с IEC 60529
- Момент затяжки
- 0.6 Н-м с плоск. Ø 3,5 мм)
- Количество каналов
- 8
- Защита от нагретых проводов
- 750 °C в соответствии с IEC 60695-2-11
- Степень загрязнения
- 2 в соответствии с IEC 60664-1
- Регламент reach
- Продукт не содержит превышающее норму количество особо опасных веществ
- Директива rohs
- Соответствует  - с  0841  -  Декларация о соответствии Schneider Electric
- Статус предложения
- Продукт категории Green Premium
- Сертификация
- GL BV LROS (Lloyds register of shipping) UL CSA DNV
- Масса продукта
- 0.187 кг
- [ui] номинальное напряжение изоляции
- 2000 В
- Тип изделия или компонента
- Пассивные клемнные колодки для дискретных вх/вых.
- Семейство продуктов
- Advantys Telefast ABE7

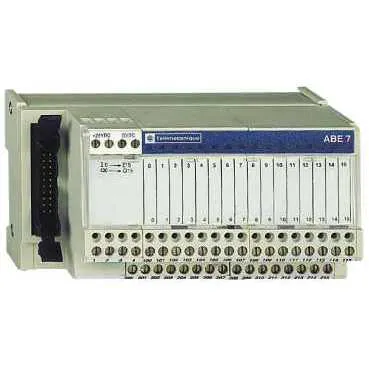

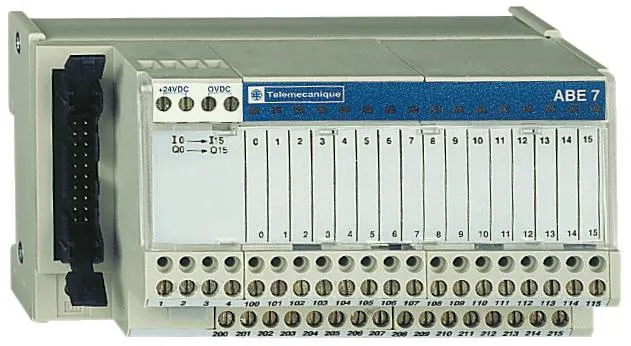

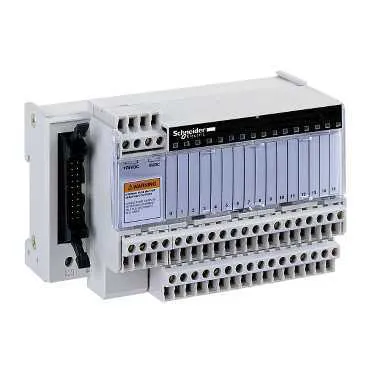

Галерея
