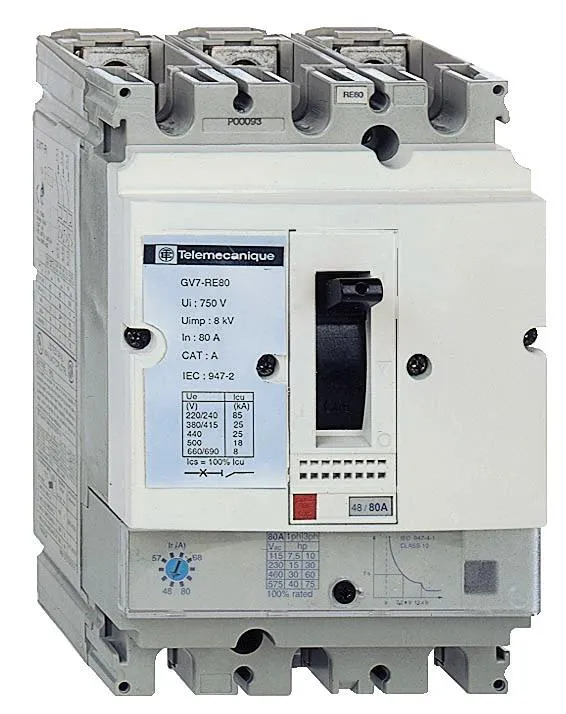

АВТ. ВЫКЛ С КОМБ. РАСЦЕП.48-80A 36KA - GV7RE80
Артикул:
GV7RE80
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Степень защиты ip
- IP405 в соответствии с IEC 60529 (с крышками выводов)
- Максимальная частота коммутации
- 25 цикл/ч
- Номинальный ток расцепителя
- 48-80 А
- Тип продукта
- выключатель
- Положение монтажа
- вертикальный
- Межполюсный шаг
- 35 мм без расширителей полюсов 45 мм с расширителями полюсов
- Краткое название устройства
- GV7R
- Температура окружающей среды при хранении
- -55-95 °C
- Серия продукта
- TeSys GV7
- Механическая стойкость
- удары: 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27 вибрации: 2.5 g (ном.), 0...25 Гц в соответствии с IEC 60068-2-6
- Технология расцепителя
- термомагнитный
- Соответствие требованиям по изоляции
- Да в соответствии с IEC 60947-1
- Сертификаты
- DNV UL
- [up] номинальное импульсное выдерживаемое напряжение
- 8 кВ в соответствии с IEC 60947-2
- Электрическая износостойкость
- 30000 циклы для AC-3 в 440 V In 50000 циклы для AC-3 в 440 V In/2
- Исполнение выключателя
- винтами защелками
- Соединения – клеммы
- шины кабель с наконечником - наружный диаметр: 10 мм по винт зажимы для оголенных проводников 1.5-95 мм²
- Рабочая температура окружающей среды
- -25-70 °C
- Директива ec rohs
- Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
- Профиль кругооборота
- ENVEOLI110801EN_V2
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Экологическая отчетнсть
- ENVPEP050906EN
- Серия
- TeSys
- Тип привода
- рычаг управления
- Рассеиваемая мощность
- 5 Вт
- Чувствительность к обрыву фазы
- Да в соответствии с IEC 60947-4-1 § 7-2-1-5-2
- Стандартное применение
- непрерывная в соответствии с IEC 60947-4-1
- Мощность двигателя, квт
- 37-37 кВт в 400...415 V переменный ток 50/60 Гц 45-45 кВт в 500 V переменный ток 50/60 Гц 55-55 кВт в 500 V переменный ток 50/60 Гц 55-55 кВт в 660...690 V переменный ток 50/60 Гц
- [icu] номинальная предельная наибольшая отключающая способность (на к.з.)
- 100 % в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 % в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 % в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Мощность, рассеиваемая одним полюсом
- 5 Вт
- Защитное исполнение
- TC
- [ith] условный тепловой ток на открытом воздухе
- 80 А в соответствии с IEC 60947-4-1
- Отключающая способность
- 35 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 85 кА Icu в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА Icu в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 8 кА Icu в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Механическая износостойкость
- 50000 циклы
- Область применения
- двигатель
- Рабочая высота
- 2000 м
- Частота сети
- 50/60 Гц в соответствии с IEC 60947-4-1
- Категория применения
- AC-3 в соответствии с IEC 60947-4-1
- Тип сети
- переменный ток
- Момент затяжки
- 10 Н-м в по винт M6 15 Н-м в зажимы для оголенных проводников 1.5-95 мм²
- Огнестойкость
- 960 °C в соответствии с IEC 60695-2-1
- Описание полюсов
- 3P
- Степень загрязнения
- 3
- Стандарты
- VDE 0660 NF C 63-650 EN/IEC 60947-4-1 NF C 63-120 NF C 79-130 VDE 0113 EN/IEC 60947-2 EN/IEC 60947-1
- Код совместимости
- GV7RE
- [in] номинальный ток
- 80 А
- [ui] номинальное напряжение изоляции
- 750 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
- [ue] номинальное рабочее напряжение
- 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Монтажная опора
- комплект для крепления распределительного устройства рейка панельный монтаж утопленная
- Наименование продукта
- TeSys GV7
Описание
Автоматический выключатель с комбинированным расцеплением48-80А 36ka. диапазон: TeSys
- наименование изделия: TeSys GV7
- тип устройства или его аксессуаров: автоматический выключатель
Преимущества: Являясь уникальным сочетанием электронных и электромеханических технологий, серия автоматических выключателей двигателя GV7 обеспечивает более эффективную защиту и является идеальным решением для самого современного оборудования.
Применения: Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко устанавливается в любую конфигурацию при помощи винтов или фиксацией на монтажные направляющие.
