АВТ. ВЫКЛ С КОМБ. РАСЦЕП. 65А ВИНТ.ЗАЖ. - GV3P65
Артикул:
GV3P65
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 0.96 кг
- Соответствие требованиям по изоляции
- да в соответствии с МЭК 60947-1
- Максимальная частота коммутации
- 25 цикл/ч
- Тип продукта
- выключатель
- Способ установки
- 35 мм симметричная DIN-рейка: закреплены панель: привинченный (with 3 x M4 screws)
- Краткое название устройства
- GV3P
- Температура окружающей среды при хранении
- -40-80 °C
- Номинальный ток расцепителя
- 48-65 А
- Степень защиты ik
- IK09
- Технология расцепителя
- термомагнитный
- Сертификаты
- IECEE CB Scheme UL CSA CCC EAC ATEX BV LROS (Lloyds register of shipping) DNV-GL ABS
- [up] номинальное импульсное выдерживаемое напряжение
- 6 кВ в соответствии с IEC 60947-2
- Электрическая износостойкость
- 50000 циклы для AC-3 в 440 V In
- Степень защиты ip
- N/A
- Рабочая температура окружающей среды
- -20-60 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- TeSys GV3 TeSys
- Ток срабатывания электромагнитного расцепителя
- 910-910 А
- [icu] номинальная предельная наибольшая отключающая способность (на к.з.)
- 100 % в 230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 400/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 % в 500 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 % в 690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Чувствительность к обрыву фазы
- Да в соответствии с IEC 60947-4-1
- Прямой разъем
- без
- Стандартное применение
- непрерывная в соответствии с IEC 60947-4-1
- Мощность двигателя, квт
- 55-55 кВт в 690 V Переменный ток 50/60 Гц 45-45 кВт в 500 V Переменный ток 50/60 Гц 30-30 кВт в 400/415 V Переменный ток 50/60 Гц
- Мощность, рассеиваемая одним полюсом
- 8 Вт
- Категория применения
- AC-3 в соответствии с IEC 60947-4-1 категория А в соответствии с IEC 60947-2
- Защитное исполнение
- TH
- [ith] условный тепловой ток на открытом воздухе
- 65 А в соответствии с IEC 60947-4-1
- Рабочее положение
- любое положение
- Тип сети
- Переменный ток
- Механическая износостойкость
- 50000 циклы
- Отключающая способность
- 100 кА Icu в 230/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 6 кА Icu в 690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 400/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 12 кА Icu в 500 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Область применения
- двигатель
- Рабочая высота
- 3000 м
- Частота сети
- 50/60 Гц в соответствии с IEC 60947-4-1
- Тип управления
- поворотная ручка
- Момент затяжки
- 5 Н-м в соединители EverLink с винтами BTR 25-25 мм² 8 Н-м в соединители EverLink с винтами BTR 35-35 мм²
- Огнестойкость
- 960 °C в соответствии с МЭК 60695-2-1
- Стандарты
- EN/IEC 60947-2 EN/IEC 60947-4-1 CSA C22.2 No 60947-4-1 UL 60947-4-1
- Код совместимости
- GV3P
- [in] номинальный ток
- 65 А
- [ui] номинальное напряжение изоляции
- 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
- [ue] номинальное рабочее напряжение
- 690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Описание полюсов
- 3P
- Наименование продукта
- TeSys GV3
- Серия SE
- TeSys
Описание

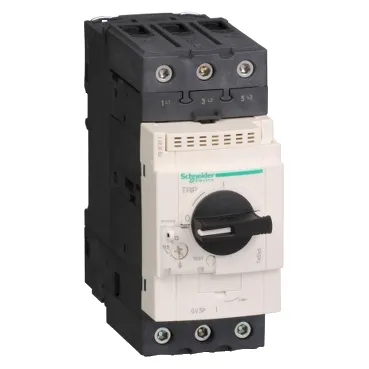

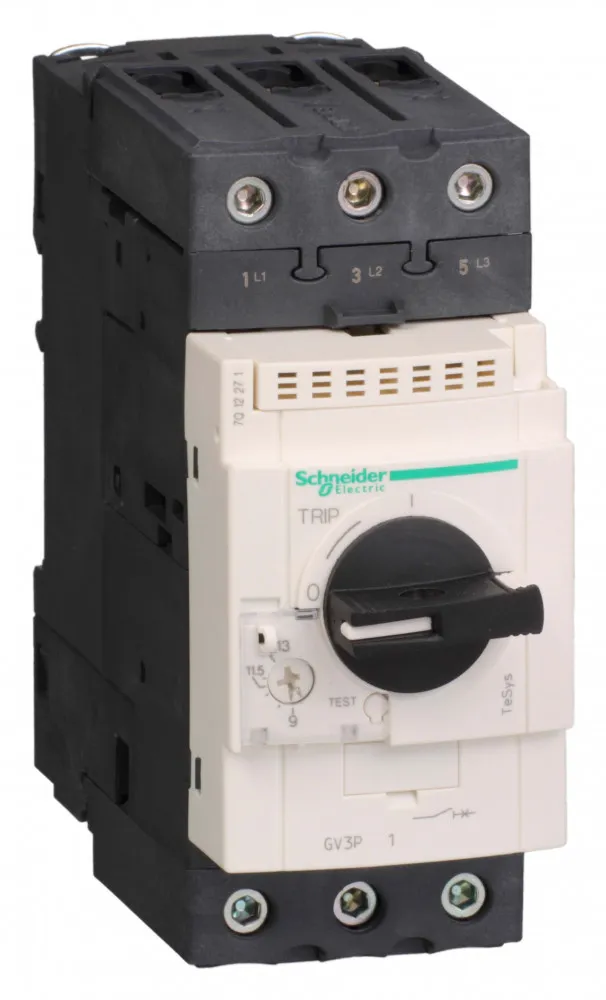

Автоматический выключатель GV3 серии TeSys Schneider Electric с комбинированным расцепителем
- 3-полюсный
- номинальный ток 48-65 А
- уставка защиты от КЗ Ii = 910 А( - 20%)
- монтаж - на рейку или монтажную плату
- способ управления - поворотная рукоятка
- крепление - винтовые зажимы
- ВхШхГ - 132х55х136 мм.
Преимущества: Надежное и безопасное подключение на долгое время, Гибкость
Применения: Промышленные предприятия, инфраструктура, здания: Автоматические выключатели TeSys GV3 используются для управления и защиты электродвигателей в соответствии со стандартами IEC 947-2 и IEC 947-4-1.
