A, НО+НЗ, 440V 50/60 ГЦ, ЗАЖИМ ПОД ВИНТ, - LC1D150R7

Артикул: LC1D150R7

Поможем с выбором

Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.

8 (800) 555-22-08 zakaz@arlight96.ru

Характеристики

[up] номинальное импульсное выдерживаемое на: 8 кВ в соответствии с ГОСТ IEC 60947
Способ монтажа: монтаж на панель рейка
[ith] условный тепловой ток на открытом возду: 200 А в
Вес нетто: 2.5 кг
Сертификаты: ГОСТ LROS (Lloyds register of shipping) DNV RINA CSA CCC UL GL BV UKCA
Электрическая износостойкость: 0.85 млн. циклов 150 А AC-3 при Ue
[icw] номинальный кратковременно допустимый ток: 250 А в
Максимальная частота коммутации: 1200 цикл/ч в
Соединения – клеммы: Цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1-2.5 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1-2.5 мм²жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²жесткий кабель без наконечника Силовая цепь: разъем 1 кабель (-и) 10-120 мм²гибкий без наконечника Силовая цепь: разъем 2 кабель (-и) 10-50 мм²гибкий без наконечника Силовая цепь: разъем 1 кабель (-и) 10-120 мм²гибкий с кабельным наконечником Силовая цепь: разъем 2 кабель (-и) 10-50 мм²гибкий с кабельным наконечником Силовая цепь: разъем 1 кабель (-и) 10-120 мм²жесткий кабель без наконечника Силовая цепь: разъем 2 кабель (-и) 10-50 мм²жесткий кабель без наконечника
Механическая стойкость: вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор замкнут: 15 ГН в течении 11 мс удары контактор разомкнут: 6 g (ном.) в течение 11 мс
Вспомогательные контакты: 1 Н.О. + 1 Н.З.
Тип продукта: Контактор
Конфигурация главных контактов: 3 Н.О.
Краткое название устройства: LC1D
Температура окружающей среды при хранении: -60-80 °C
[ie] номинальный рабочий ток: 200 А 60 °C) в
Степень защиты ip: IP20 лицевая панель в соответствии с МЭК 60529
Рабочая температура окружающей среды: -40-60 °C 60-70 °C с ухудшением рабочих характеристик
Гарантия: Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Серия: TeSys D TeSys
Контактная совместимость: M13
Тип вспом. контактов: тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Безопасный уровень надежности: B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Защитная крышка: с
Мощность, рассеиваемая одним полюсом: 24 Вт AC-1 13.5 Вт AC-3
Категория перенапряжения: III
Механическая износостойкость: 8 млн. циклов
Время работы: 20...35 мс включение 40...75 мс отключение
Среднее полное сопротивление: 0.6 мОм - Ith 200 А 50 Гц для Силовая цепь
Номинальная отключающая способность: 1400 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Частота цепи сигнализации: 25...400 Гц
Момент затяжки: Цепь управления: 1.2 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1.2 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 12 Н·м - разъем шестигранный 4 мм Цепь управления: 1.2 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
[ui] номинальное напряжение изоляции: Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Силовая цепь: 1000 В в соответствии с IEC 60947-4-1 цепь сигнализации: 690 В в соответствии с IEC 60947-1 цепь сигнализации: 600 В CSA сертифицированный цепь сигнализации: 600 В UL сертифицированный
Соответствующий номинал предохранителя: 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 315 А gG в
Номинальная включающая способность irms: 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А Постоянный ток (DC) для цепь сигнализации в соответствии с IEC 60947-5-1 1660 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Время без перекрытия: 1.5 мс при снятии напряжения между НЗ и НО контактом 1.5 мс при подаче напряжения между НЗ и НО контактом
Технология использования катушек: встроенный симметричный защитный стабилитрон
Защитное исполнение: TH в соответствии с МЭК 60068-2-30
Минимальное коммутируемое напряжение: 17 В для цепь сигнализации
Теплоотдача: 3-4.5 Вт в 50/60 Гц
Потребляемая мощность при удержании, в·а: 2-18 В·А 60 Гц 0.9 20 °C) 2-18 В·А 50 Гц 0.9 20 °C)
Пределы напряжения цепи управления: 0,3...0,5 Uc -40-70 °C отпускание Переменный ток 50/60 Гц 0,8...1,15 Uc -40-55 °C находится в состоянии работы Переменный ток 50/60 Гц 1...1.15 Uc 55-70 °C находится в состоянии работы Переменный ток 50/60 Гц
Тип цепи управления: пер. ток в 50/60 Гц
Минимальный коммутируемый ток: 5 мА для цепь сигнализации
Мощность двигателя, л.с.: 40 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 50 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 100 лс в 460/480 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 125 лс в 575/600 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
Мощность двигателя, квт: 40 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 75 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 80 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3) 90 кВт в 500 В Переменный ток 50/60 Гц (AC-3) 100 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3) 75 кВт в 1000 В Переменный ток 50/60 Гц (AC-3) 22 кВт в 400 В Переменный ток 50/60 Гц (AC-4)
Сопротивление изоляции: > 10 МОм для цепь сигнализации
[ue] номинальное рабочее напряжение: Силовая цепь:
Стандарты: CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Рабочая высота: 0...3000 м
Потребляемая мощность при срабатывании: 280-350 В·А 60 Гц 0.9 20 °C) 280-350 В·А 50 Гц 0.9 20 °C)
Категория применения: AC-3 AC-4 AC-1
Применение контактора: активная нагрузка управление электродвигателем
Напряжение цепи управления: 440 V Переменный ток 50/60 Гц
Огнестойкость: V1 в соответствии с UL 94 850 °C в соответствии с IEC 60695-2-1
Описание полюсов: 3P
Степень загрязнения: 3
Код совместимости: LC1D
Наименование продукта: TeSys D TeSys Deca
Серия SE: TeSys

Описание

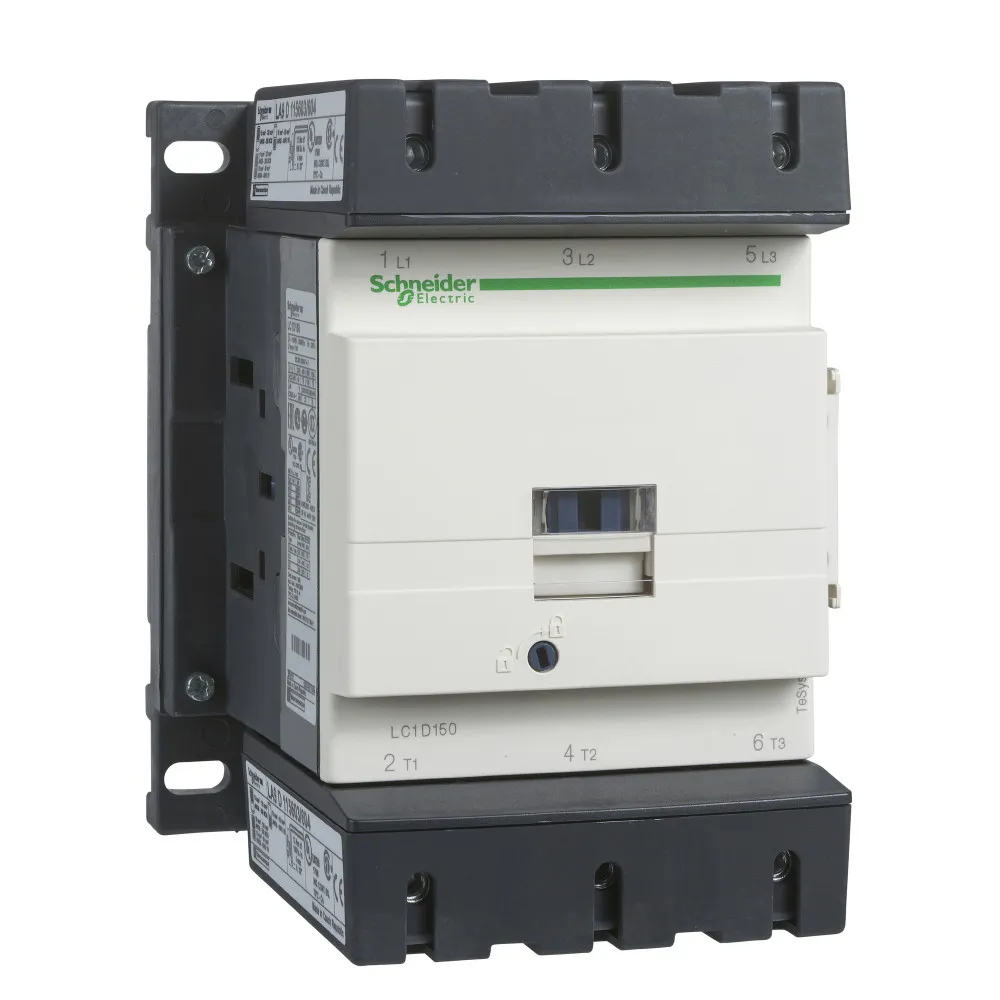

КОНТАКТОР D 3Р, 150 A, НО+НЗ, 440V 50/60 ГЦ, ЗАЖИМ ПОД ВИНТ,
Контакторы серии TeSys D имеют высокую надежность, длительную механическую и электрическую износостойкость, а также самый широкий спектр аксессуаров для всех типов
